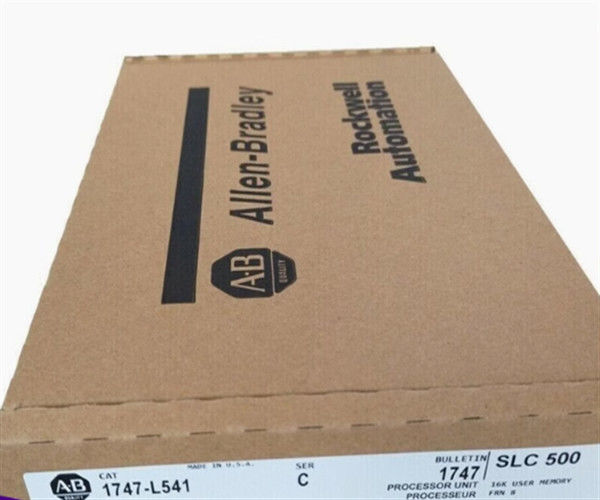

1747-L541 SLC 5/04 Επεξεργαστής από τον Allen-Bradley για βαθμολογία θερμοκρασίας -20...55 °C -4...131 °F και εύρος σήματος 0...20mA

Περιγραφή  1747-L541

Ο Allen-Bradley 1747-L541 είναι ένας επεξεργαστής SLC 5/04 που αποτελεί μέρος της σειράς SLC 500, η οποία περιλαμβάνει επίσης τους ελεγκτές 1747-L541, L542, και L543.Είναι ένας επεξεργαστής υψηλών επιδόσεων με ταχύτερη επικοινωνία και μικρότερο χρόνο εκτέλεσης προγράμματος.Το SLC 5/04 έρχεται με μνήμη 16K, 32K ή 64K λέξεων και μπορεί να ελέγξει έως και 4096 σημεία εισόδου και εξόδου.το 1747-L541 έχει ενσωματωμένο κανάλι DH+ που υποστηρίζει εκτεταμένες δυνατότητες μηνυμάτων και επικοινωνίας υψηλής ταχύτηταςΈχει επίσης ένα κανάλι RS-232 για υποστήριξη DF1 ραδιομοντέμ, DH-485, ASCII και Modbus RTU επικοινωνίες.Περιλαμβάνει προηγμένες οδηγίες μαθηματικών και διάφορες πρόσθετες οδηγίες.. Υποστηρίζει επίσης απομακρυσμένη Ε/Ε, διαβίβαση συσκευών Net και έμμεση διεύθυνση.

Το 1747-L541 έχει τυπικό χρόνο σάρωσης προγράμματος ανά λέξη-κλειδί 0,9 χιλιοστά δευτερολέπτων και τυπικό χρόνο σάρωσης I / O 0,225 χιλιοστά δευτερολέπτων.Απαιτεί ρεύμα 1 Amp σε 5 Volt DC και 200 mA σε 24 Volt DC. Έχει διακοπή χρονολογίας επιλογής 1 χιλιοστρόλεπτο (STI) και διακοπή εισόδου διακριτής 0,5 χιλιοστρόλεπτο (DII).χρησιμοποιεί μια συσκευή μνήμης με βάση το φλας 1747-M13 με μνήμη 64 KBΤο SLC 5/04 περιλαμβάνει έναν διακόπτη πλήκτρου 3 θέσεων στο μπροστινό πάνελ για την επιλογή των λειτουργιών Run, Remote ή Program.Δείκτες κατάστασης RS-232 LED για την αντιμετώπιση προβλημάτων και τη διάγνωσηΗ σειρά επεξεργαστών SLC 500 έχει απλό, οικονομικά αποδοτικό σχεδιασμό με ιστορικό καλών εγκαταστάσεων σε εφαρμογές όπως ο έλεγχος HVAC, SCADA και χειρισμός υλικών.

Ο Allen-Bradley 1747-L541 είναι ένας ελεγκτής SLC 5/04 που διαθέτει ενσωματωμένη μνήμη χρήστη 16 KB, η οποία έχει σχεδιαστεί για την επεξεργασία έως και 4096 εισόδων και εξόδων.Αυτός ο ελεγκτής ανήκει στο μοντελοποιημένο στυλ SLC 500 προγραμματιζόμενος λογικός ελεγκτής (PLC).

The 1747-L541 ideal for use in medium application as this controller is capable of implementing distributed IO application with the use of a communication adapter on the CPU rack and communication scanner on the IO racks. Η θύρα επικοινωνίας RS232 είναι ρυθμιζόμενη για τοπολογία DF1 και DH485 peer-to-peer, ενώ οι επικοινωνίες DH+ υποστηρίζουν εκτεταμένη απόσταση και τοπολογία πολλαπλών πτώσεων.

Εναλλακτικά, η θύρα επικοινωνίας RS232 μπορεί επίσης να χρησιμοποιείται με μια 1761-NET-AIC για να επιτρέψει στη σειριακή θύρα να συνδεθεί σε δίκτυο πολλαπλών σταθμών.Η προεπιλεγμένη ρύθμιση της θύρας επικοινωνίας είναι όχι χειραψία., 19.2 Kbaud, CRC Ελέγχος σφάλματος, διπλό πακέτο, ανίχνευση και μη ισοτιμία για την πύλη RS232 και 57.6 Kbaud, διεύθυνση κόμβου = 1 για την data highway plus (DH +).

Ο ελεγκτής 1747-L541 απαιτεί ένα SLC 500 rack για τοποθέτηση και σύνδεση με το ηλεκτρονικό backplane.Ένα σύστημα παροχής ενέργειας είναι επίσης απαραίτητο για την ενεργοποίηση των εσωτερικών κυκλωμάτων του επεξεργαστή μέσω του ηλεκτρονικού backplane.

Αυτός ο ελεγκτής έχει καταχωρηθεί UL σύμφωνα με τα πρότυπα ασφάλειας των ΗΠΑ και του Καναδά, συμμορφώνεται με το CE και έχει σήμα C-Tick.

Το 1747-L541 είναι μια μονάδα ελέγχου για το SLC 500 Modular Hardware της Allen-Bradley.και ενσωματωμένες διεπαφές επικοινωνίας, όπως 9-Pin RS-232 και Data Highway Plus (DH+)Είναι ικανό για 4096 σημεία εισόδου και 4096 σημεία εξόδου με αναλογικό αριθμό I / O 480, 16K λέξεις μνήμης χρήστη και χρόνο σάρωσης I / O 0,225 χιλιοστά δευτερολέπτων.
