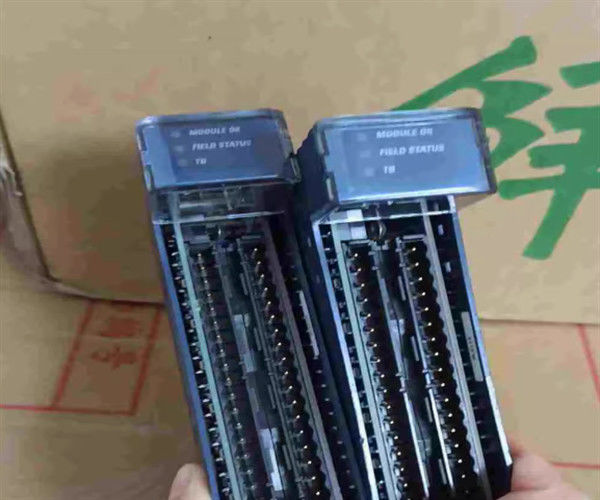

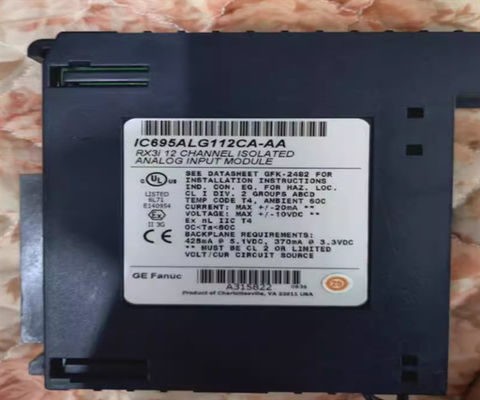

Επανασκευασμένη GE-Emerson IC695ALG112 PACSystems RX3i Απομονωμένη αναλογική μονάδα εισόδου

Περιγραφή του προϊόντος IC695ALG112

Το IC695ALG112 είναι ένα PACSystem RX3i Programmable Automation Controller (PAC) που λειτουργεί ως αναλογική μονάδα εισόδου με οκτώ (8) μονοτελή κανάλια εισόδου,που μπορεί να διαμορφωθεί για να λαμβάνει μια ποικιλία σημάτων τάσης και ρεύματος, όπως 0 - 10 VDC (μονοπολικό), -10 έως +10 VDC (διπολικό), +/- 5VDC, 0 έως 5VDC, 1-5VDC και 0-20 mA, και 4-20 mA.Έχει ενσωματωμένο αναλογικό σε ψηφιακό μετατροπέα (ADC) που μετατρέπει τα δεδομένα σε μορφή πλωτού σημείου ή ακέραιου αριθμού σε ανάλυση 16 bitΗ ενότητα αυτή χρησιμοποιείται συνήθως για τη σύνδεση με όργανα που παράγουν τα προαναφερθέντα σήματα για περαιτέρω επεξεργασία, όπως κλιμάκωση και χειρισμό,να είναι σε θέση να παρέχει μια ορθή ανάγνωση σε Human Machine Interface (HMI), Εποπτικός έλεγχος και απόκτηση δεδομένων (SCADA),Διανεμημένα συστήματα ελέγχου (DCS) και χρησιμοποιούνται από αλγόριθμους ελέγχου όπως αναλογικός + ολοκληρωμένος + παράγωγος (PID) ελεγκτής για την εφαρμογή αυτόματου ελέγχου.

Το IC695ALG112 δεν διαθέτει θερμική εκτίμηση και διαθέτει επιλογές φίλτρου που ρυθμίζονται από λογισμικό, όπως 8Hz, 12Hz, 16Hz, 40Hz, 250Hz και 1000 Hz.Αυτές οι επιλογές φίλτρων χρησιμοποιούνται για να παρέχουν μια πιο σταθερή ανάγνωση και βοηθά στην εξάλειψη των διακυμάνσεωνΤα δεδομένα υπό όρους μπορούν να αποθηκευτούν ειδικά σε IEEE 32-bit ή 16-bit ακέραιο σε 32-bit πεδίο.Αυτή η ανταπόκριση αλλαγής βήματος επηρεάζεται από το ρυθμισμένο φίλτρο εισόδου της μονάδαςΣυγκεκριμένα, 127 ms για φίλτρο 8 Hz, 67 ms για φίλτρο 12 Hz, 56 ms για φίλτρο 16 Hz, 21 ms για φίλτρο 40 Hz, 3,1 ms για φίλτρο 250 Hz και 0 ms για φίλτρο 1000 Hz.

Η ενότητα εισόδου IC695ALG112 παρέχει επιλογή φίλτρου 8, 12, 16, 40, 100 ή 250 Hertz. Η αντίσταση εισόδου της ενότητας εισόδου είναι μικρότερη από 500 kilohms για την τάση εισόδου.Ο χρόνος ανίχνευσης ανοικτού κυκλώματος της μονάδας είναι 1 δευτερόλεπτο το πολύ.Το λογισμικό είναι πλήρως ρυθμιζόμενο και δεν απαιτεί εξωτερικό jumper.Ένα προγνωστικό χαρακτηριστικό διάγνωσης είναι παρόν στην ενότητα που κάνει το έλεγχο σφάλματος κατά την εκκίνηση και το χρόνο λειτουργίαςΥποστηρίζει μνήμη flash για αναβαθμίσεις.

Το GE Fanuc IC695ALG112 είναι μια μονάδα PACSystem RX3i.Η ενότητα αυτή δέχεται 0 έως +10 βολτ (μονοπολική) / -10 έως +10 VDC, -5 έως +5 VDC, 0 έως 5 VDC και 1 έως 5 VDC (διπολικές) εισόδους τάσης και σήματα εισόδου 0 έως 20 mA, 4 έως 20 mA, +/-20 mA. Αυτή η μονάδα έχει 16-bit ανάλυση ADC μετατρέπεται σε πλωτό σημείο ή ακέραιο.
