Περιγραφή της 1756-CNB

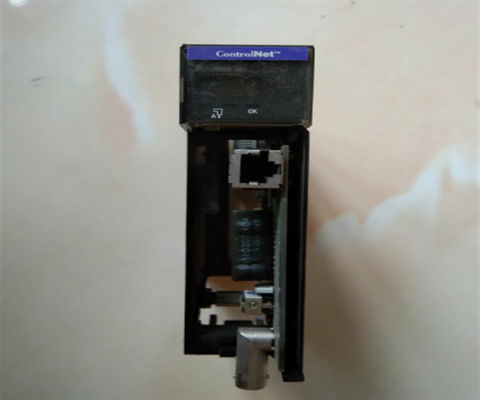

Το 1756-CNB είναι μια γέφυρα Allen-Bradley ControlNet που μπορεί να χρησιμοποιηθεί για επικοινωνία εντός των δικτύων ελέγχου.το 1756-CNB χρησιμοποιεί είτε μια τυποποιημένη είτε μη περιττή διαμόρφωσηΕάν η εφαρμογή των χρηστών περιέχει 40 έως 80 συνδέσμους Logic ανά ενότητα, τότε το 1756-CNB είναι μια ιδανική επιλογή.Αυτή η μονάδα επικοινωνίας Allen-Bradley δίνει ανώτερες ταχύτητες σε βιομηχανικά έργαΤο 1756-CNB κάνει δύο πράγματα: controlling the I/O data—especially when it is used with the Logix5550 controllers for both scheduled and unscheduled data and bridging data that travels between ControlLogix backplanes as well as ControlNet Networks. Βεβαιωθείτε ότι οι πληροφορίες της διαδρομής είναι σωστές για να διαδρομή σωστά τα μηνύματα που λαμβάνει.

Το 1756-CNB, το οποίο ανήκει στη σειρά ControlLogix, αντλεί ρεύμα 970 mA 5,1 Volt DC. Ωστόσο, αν η τάση είναι 24 Volt DC, η τρέχουσα αντλία είναι 1,7 mA.Το ποσοστό διάσπασης ισχύος της μονάδας υπολογίζεται σε 5Το 1756-CNB μπορεί να υποστηρίξει έως και 64 αμφίδρομες συνδέσεις που υπάρχουν με άλλες συσκευές ControlNet. μπορεί να χρησιμοποιηθεί τόσο για προγραμματισμένες όσο και μη προγραμματισμένες συνδέσεις,ανάλογα με τη διαμόρφωση του δικτύουΓια παράδειγμα, εάν η εφαρμογή απαιτεί περισσότερες συνδέσεις, θα είναι σκόπιμο να προστεθεί μια άλλη μονάδα 1756-CNB. Ωστόσο, βεβαιωθείτε ότι γίνεται στο ίδιο πλαίσιο και δίκτυο.Η ενότητα μπορεί επίσης να χρησιμοποιηθεί με άλλα 20 buffers σχεδιασμένα για μη συνδεδεμένα μηνύματαΑυτό το Allen-Bradley έρχεται με δύο θύρες, μία σχεδιασμένη για το ControlNet BNC και μία για το ControlNet RJ45.4 BTU ανά ώρα και το πλάτος της τρύπας του είναι 1 χιλιοστόμετροΗ μονάδα ζυγίζει 0,57 λίβρες (0,26 κιλά) και έρχεται με ένα ανοιχτό είδος περίβλημα.

Το 1756-CNB είναι ένας προσαρμογός επικοινωνίας Allen-Bradley που λειτουργεί ως ControlNet Bridge.Παρέχεται με ολοκληρωμένη διεπαφή ControlNet, όπως ένας (1) σύνδεσμος BNC για μη περιττή λειτουργία μέσων ενημέρωσης και ένας (1) NAP (RJ-45 8-pin με ασπίδα).
