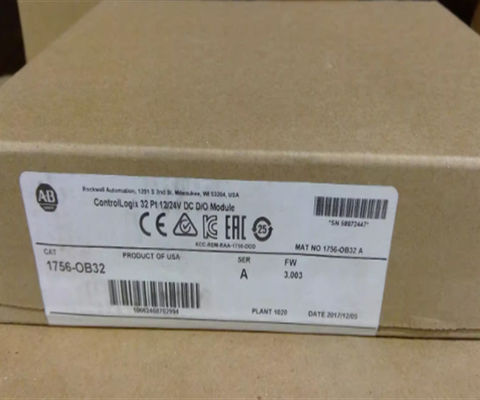

Περιγραφή του 1756-OB32

Το 1756-OB32 είναι μια διακριτή μονάδα εξόδου Allen-Bradley υψηλής πυκνότητας 24VDC.Οι συσκευές εξόδου μπορούν να περιλαμβάνουν πιλοτικούς φανούς., αναμεταδιδαστές, επαγγελλόμενοι, ανακοίνωτες πίνακα, σόλενοειδή, κουδούνι, σειρήνα, κόρνα και άλλες συσκευές ενεργοποίησης.

Αυτή η μονάδα εξόδου είναι ιδανική για χρήση σε συστήματα όπου υπάρχει μεγάλος αριθμός εξόδων με περιορισμένο χώρο για την εγκατάσταση μεγαλύτερου ή επεκτατικού πλαισίου ControlLogix.Καταλαμβάνει μία μόνο θέση και υποστηρίζει την εγκατάσταση σε τοπικό ή απομακρυσμένο πλαίσιοΗ ενότητα αυτή είναι συμβατή για χρήση με οποιονδήποτε επεξεργαστή ControlLogix, συμπεριλαμβανομένων των πιο πρόσφατων εκδόσεων του ControlLogix.

Το 1756-OB32 είναι εφοδιασμένο με 32 δείκτες LED που χρησιμοποιούνται για την παρακολούθηση των ενεργοποιήσεων του καναλιού.Οι ενδείξεις του μπροστινού πάνελ είναι σημαντικό οπτικό εργαλείο αντιμετώπισης προβλημάτων, καθώς μπορεί να χρησιμοποιηθεί για να επιβεβαιώσει την εντολή του ελεγκτή στο συνδεδεμένο φορτίοΚάθε κανάλι έχει μεμονωμένες ρυθμιζόμενες παραμέτρους και υποστήριξη εξόδου.

Για τη χρήση με αυτή τη μονάδα απαιτείται αφαιρούμενο τερματικό μπλοκ (RTB).Τα RTB χρησιμοποιούνται για τη διαμόρφωση ενιαίας σύνδεσης με τις συσκευές εξόδουΚατά την αντικατάσταση της μονάδας, ολόκληρη η RTB αφαιρείται από την θέση εγκατάστασης και μεταφέρεται στην μονάδα αντικατάστασης.

Η συνιστώμενη ασφάλεια για αυτή τη μονάδα είναι η 5x20mm 800 mA που τροφοδοτείται από το Littelfuse p/n SP001.1003 ή το Schurter p/n 216.800Για την καλωδίωση των συνδέσεων εξόδου απαιτείται ένα αφαιρούμενο τερματικό μπλοκ (RTB). Για αυτή τη μονάδα, τα μόνα συμβατά RTB είναι η σφιγκτήρα κλουβιάς 1756-TBCH και η σφιγκτήρα ελαίου 1756-TBS6H.Θυμηθείτε να εγκαταστήσετε και γείωση του πλαισίου και την παροχή ενέργειας πριν από την εγκατάσταση της μονάδας με το RTBΗ ενότητα έχει επίσης δείκτες φωτός κατάστασης που δείχνουν την κατάσταση της ενότητας και την κατάσταση των μεμονωμένων I / O. Οι μορφές επικοινωνίας που λειτουργούν με τη μονάδα 1756-OB32 είναι τα προγραμματισμένα δεδομένα εξόδου,δεδομένα εξόδουΜπορείτε επίσης να ρυθμίσετε τις καταστάσεις στη λειτουργία σφάλματος ανά σημείο και τις καταστάσεις στη λειτουργία προγράμματος ανά σημείο.Μπορείτε να επιλέξετε τις ακόλουθες επιλογές και για τις δύοΗ μονάδα 1756-OB32 έχει κατηγορία τάσης 12/24V DC πηγή και εύρος τάσης λειτουργίας από 10 έως 31,2V DC.Η τρέχουσα αξία της είναι 5.1V DC είναι 300 mA και σε 24V έχει ροή 2 mA. Επίσης έχει συνολική ισχύ 1.58W, μέγιστο ρεύμα διαρροής εκτός κατάστασης 0,5 mA ανά σημείο,και μέγιστη πτώση τάσης σε κατάσταση λειτουργίας 200 mV DC σε 0.5 Α. Το μέγιστο ρεύμα υπερχείλισης ανά σημείο είναι 1 A για 10 ms ανά σημείο που επαναλαμβάνεται κάθε 2 δευτερόλεπτα στους 60 βαθμούς Κελσίου και το ελάχιστο ρεύμα φορτίου του είναι 3 mA ανά σημείο.Το μέγιστο ρεύμα ανά σημείο σε 50 βαθμούς Κελσίου είναι 0.Η μέγιστη τάση ανά ενότητα είναι 16 A στους 50 βαθμούς Κελσίου και 10 A στους 60 βαθμούς Κελσίου.Ο χρόνος καθυστέρησης εξόδου της μονάδας 1756-OB32 από το κλείσιμο στο άνοιγμα είναι ονομαστικός 60 Το μέγεθος της ακτινοβολίας είναι 200 μs και το μέγεθος είναι 1 μs.Έχει εύρος θερμοκρασίας λειτουργίας από 0 έως 60 βαθμούς Κελσίου και και εύρος θερμοκρασίας μη λειτουργίας από -40 έως 85 βαθμούς Κελσίου.

Το 1756-OB32 είναι ένα ControlLogix Discrete module εξόδου που λειτουργεί σε τάση 12 / 24VDC. Αυτό το module έχει Τριάντα δύο (32) κανάλια με δύο (2) ομάδες οκτώ (8) κανάλων το καθένα.Η ενότητα αυτή είναι εγκατεστημένη απευθείας σε ένα 1756 τοπικό ή απομακρυσμένο πλαισίο.
