Περιγραφή του 1756-CN2R

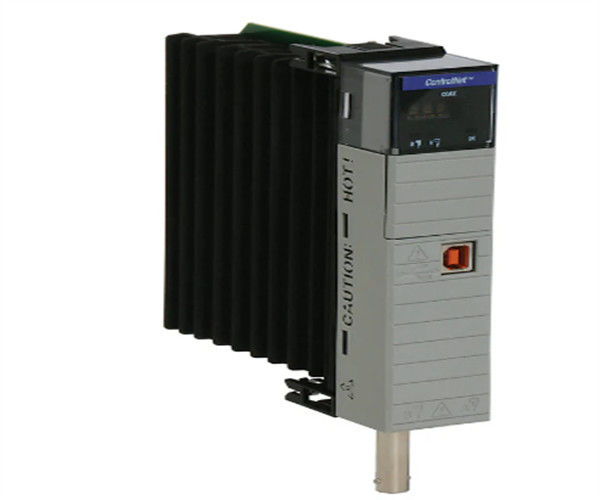

Ο Allen-Bradley 1756-CN2R είναι μια μονάδα επικοινωνίας ControlLogix που αποτελεί μέρος της πλατφόρμας ελέγχου Logix.Αυτή η ενότητα χρησιμοποιείται κυρίως για τη δημιουργία συνδεσιμότητας σε εφεδρική τοπολογία δικτύου ControlNet, καθώς διαθέτει δύο (2) θύρες BNC ControlNetΗ ενότητα αυτή καταλαμβάνει ένα μόνο μέρος του πλαισίου και μπορεί να τοποθετηθεί σε οποιαδήποτε διαθέσιμη θέση τυποποιημένου πλαισίου όπως 1756-A4, 1756-A7, 1756-A10, 1756-A13,1756-A17 και χρησιμοποιείται με την τυπική παροχή ρεύματος ControlLogix, ιδιαίτερα 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B και περιττές πηγές ρεύματος όπως 1756-PA75R, 1756-PB75R, 1756-PSCA2.Το δίκτυο ControlNet είναι ένα δίκτυο επικοινωνίας πολλών κόμβων που χρησιμοποιεί μια κορυφαία γραμμή ομοαξονικού καλωδίου με κόμβους που συνδέονται στην κορυφαία γραμμή χρησιμοποιώντας καλώδια πτώσηςΑυτή η συγκεκριμένη μονάδα χρησιμοποιεί το 1786-RG6 quad shield RG6 coaxial καλώδιο για σύνδεση στο δίκτυο.,Το 1756-CN2R διατίθεται επίσης με μια (1) θύρα USB που υποστηρίζει ταχύτητα μετάδοσης 12 Mbps σε πλήρη ταχύτητα. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersΜπορεί επίσης να επικοινωνεί με συσκευές ανθρώπινης μηχανής (HMI) και συστήματα εποπτικού ελέγχου και απόκτησης δεδομένων (SCADA).Υποστηρίζει έως και 128 συνδέσεις Logix και έως και 131 συνδέσεις επικοινωνίας.

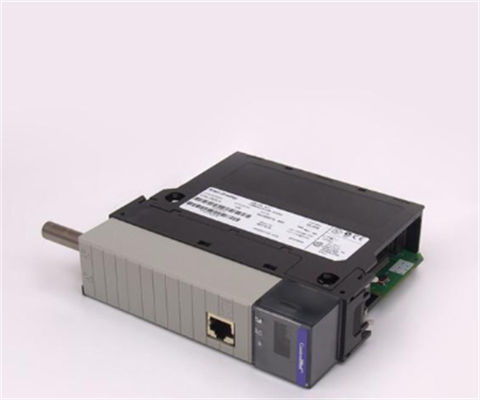

The 1756-CN2R ControlNet Connections per Communication Module by Allen-Bradley is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functionsΗ 1756-CN2R έχει μέγιστο 128 συνδέσεις επικοινωνίας Logix.Έχει ρεύμα απορρόφησης 1300mA σε 5Έχει τάση απομόνωσης συνεχούς ρεύματος 30V με βασική μόνωση που δοκιμάζεται σε 500V για ένα λεπτό μεταξύ του ControlNet και του συστήματος.Το 1756-CN2R έχει διπλό ControlNet BNC, ένα ControlNet RJ45 και μια ενιαία θύρα USB 1.1 για σύνδεση και επικοινωνία με άλλες συσκευές.Διατίθεται σε ανοιχτό περίβλημα και χαρακτηρίζεται από τον κωδικό θερμοκρασίας T4 IEC και τον κωδικό θερμοκρασίας T4A North AmericanΗ θερμοκρασία λειτουργίας 1756-CN2R κυμαίνεται μεταξύ 0 και 60 βαθμών C (32 και 140 βαθμούς F) σε 5-95% μη συμπυκνωτική σχετική υγρασία,και έχει λειτουργικό ρυθμό σοκ 30G και μέγιστη δόνηση 2G στα 10-500Hz.

Το Allen-Bradley 1756-CN2R είναι μια μονάδα επικοινωνίας από την πλατφόρμα ελέγχου ControlLogix.Η ενότητα αυτή διαθέτει δύο (2) θύρες ControlNet BNC που υποστηρίζουν ταχύτητα μετάδοσης 5 Mbps και μία (1) θύρα επικοινωνίας USB που υποστηρίζει ταχύτητα δεδομένων 12 Mbps. Αυτή η ενότητα ControlNet υποστηρίζει την περιττή τοπολογία ControlNet. Μέχρι 128 συνδέσεις Logix μπορούν να δημιουργηθούν με αυτό
