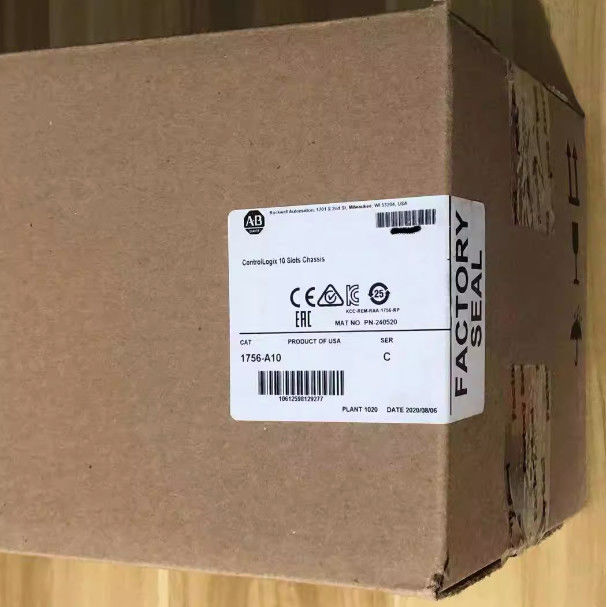

Περιγραφή του 1756-A10

Το Allen-Bradley 1756-A10 είναι ένα πλαίσιο ControlLogix. Διαθέτει δέκα (10) υποδομές, παρέχοντας συνδέσεις και στερέωση σε μονάδες ControlLogix.5 Α @ 1.2VDC· 4A/4A @ 3.3 VDC· 15 A/6 A @ 5.1 VDC και 2.8 A/2.8 A @ 24 VDC.

• Σλοτ: 10
• Εγκατάσταση: Εγκατάσταση πίνακα, οριζόντια
• Δυναμική διάσπαση (μέγιστη): 5 Watt
• Τύπος περιβλήματος: Ανοιχτό
• Τρόπο υποβάθρου (5 V DC): 10 αμπεριαλούς
• Τρόπο υποστρόφου (24 V DC): 2,8 Amps
• Μέγεθος του ντουλαπιού (HxWxD), min: 50,8 x 76,2 x 20,3 cm (20 x 30 x 8 in.)
• Θερμοκρασία λειτουργίας, σειρά C: -25...+60 °C (-13...+140 °F)
• Θερμοκρασία λειτουργίας, σειρά Β: 0°C έως +60°C (+32°F έως +140°F)

Αυτό το σασί υποστηρίζει την τοποθέτηση πάνελ με αποστάσεις εγκατάστασης 15,3 cm (6,0 ίντσες) για την απόσταση άνω και κάτω και 10,2 cm (4,0 ίντσες) συν το πλάτος της τροφοδοσίας ισχύος για την απόσταση από τις πλευρές.Εάν τοποθετείται δίπλα-δίπλα με άλλο πλαίσιο ControlLogix, το απαιτούμενο κενό μεταξύ του πλαισίου είναι 7,7 cm (3,0 ίντσες) συν το πλάτος της τροφοδοσίας.οι λεπτές ή περιττές πηγές τροφοδοσίας έχουν ειδική θέση που βρίσκεται στην πιο αριστερή θέση και δεν καταλαμβάνουν θέση στο πλαίσιο.

Το 1746-Α10 είναι διαθέσιμο σε δύο (2) σειρές, Β και Γ.
Το σασί της σειράς Β έχει εύρος θερμοκρασίας λειτουργίας 0~60 °C (0~140 °F), -25~+60 °C (-13~+140 °F) για τις μονάδες της σειράς C,ενώ η μέγιστη θερμοκρασία του αέρα γύρω είναι 60 °C (140 °F) και για τις δύο σειρές.

Αυτό το σασί είναι επίσης εφοδιασμένο με λειτουργικό γήπεδο γης που έχει σχεδιαστεί για να τερματιστεί με 8,3 τετραγωνικά χιλιοστά ή 8 AWG στερεό ή ράβδινο σύρμα χαλκού με βαθμό μόνωσης 90 °C (194 °F) ή υψηλότερο.Έχει επίσης προστατευτικό έδαφος γης και έχει σχεδιαστεί για να τερματιστεί χρησιμοποιώντας ένα στερεό καλώδιο χαλκού μήκους 2,1 τετραγωνικών χιλιοστών ή 14 AWG με βαθμό μόνωσης 90 °C (194 °F) ή μεγαλύτερο.

Το 1756-A10 έχει ηλεκτρικό ρεύμα 1.5 A/1.5 A ανάμεσα στο σασί και τις τρύπες (σασί/τρύπα) σε 1,2 V, ένα 4/4 A σε 3.3 V και ένα έως και 2,8 A/2,8 A σε 24 V.

Έχει διάχυση ισχύος 5 Watt (6,1 BTU/hr ισοδύναμο θερμικής διάχυσης) και μέγιστη λειτουργική κατανάλωση ισχύος 1,8W.

Ορίζεται με κωδικό θερμοκρασίας περιβάλλοντος T5 (Βόρεια Αμερική) και με κωδικό IEC T6 (Ευρωπαϊκή Ένωση).

Το 1756-A10 έχει επίσης ένα ανοιχτό στυλ περίβλημα.Διαθέτει αντοχή σε λειτουργικό σοκ 30G κατά την IEC 60068-2-27 και μπορεί να διατηρήσει δονήσεις 2G σε 10-500 Hz όταν λειτουργεί.

Το 1756-Α10 έχει διαστάσεις 20 x 30 x 8 ίντσες και ζυγίζει 3,2 κιλά.
