IC200CHS002J της Γερμανίας υψηλής επίδοσης περιττό ηλεκτρικού ρεύματος παροχής ύφος κιβωτίων μεταφορέων ενότητας I/O
Περιττές γρήγορες λεπτομέρειες ενότητας παροχής ηλεκτρικού ρεύματος
Εμπορικό σήμα Γερμανία Fanuc
Σειρά Versamax
Ευφυείς πλατφόρμες της Γερμανίας κατασκευαστών (προηγούμενες) Αυτοματοποίηση του Emerson (τρέχουσα)
Αριθμός μερών IC200CHS002
Σειρά VersaMax
Αριθμός μερών IC200CHS002
Τελικός I/O μεταφορέας κιβώτιο-ύφους τύπων προϊόντων
Τερματικά 36 κιβώτιο-ύφους
I/O ενότητα μεταφορέων περιγραφής προϊόντων
Ύφος κιβωτίων ύφους ενότητας μεταφορέων
Ύψος διαστάσεων: μήκος 133,4 χιλ. (5,25 μέσα): 66,80 χιλ. (2,63 μέσα)
Ενιαίο μέγεθος 2,1 mm2 καλωδίων χαλκού σε 0,36 mm2
Τύπος λήξης τομέων που ενσωματώνεται
Διπλό μέγεθος καλωδίων χαλκού μέχρι 0,86 mm2
Αριθ. των τερματικών 36 τερματικό
Τελική ροπή 0,37 έως 0,45 λίβρες σε ένα πόδι
Συμβατό μέγεθος καλωδίων AWG # 14 στο AWG #22 για την ενιαία σύνδεση καλωδίων AWG #18 για (2) τη σύνδεση καλωδίων δύο
Ανά δύναμη/αλεσμένα τρέχοντα 8 Amps
Τάση που εκτιμά 0-264 VAC
Ανά σημείο τρέχοντα 2 Amps
Τρέχουσα εκτίμηση, ανά σημείο 2 αμπέρ
Τρέχουσα εκτίμηση ανά τμήμα εδάφους και δύναμης 8 αμπέρ
Παροδική εκτίμηση τάσης μέχρι 300 VAC
Τοποθετώντας ράγα DIN
Τοποθετώντας προσανατολισμός οριζόντιος
Τοποθετώντας κορυφή και κατώτατο σημείο εκκαθάρισης: 2 ίντσες (5.1cm) πλευράς: 1 ίντσα (2.54cm)
ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ
| Μηχανή Yasakawa, SG οδηγών |
Μηχανή HC-, εκτάριο της Mitsubishi |
| Ενότητες 1C-, 5X- Westinghouse |
Emerson VE, KJ |
| Honeywell TC, TK- |
Ολοκληρωμένο κύκλωμα ενοτήτων της Γερμανίας - |
| Ενότητα ABB |
Ενότητα 1756-, 1759 αβ - οθόνη αφής 2711- |
| Ο Κ. Drive της Mitsubishi, μηχανή εκτάριο -, HC |
Emerson MoudlesVE-, KJ - |
| Μηχανή A0-, Drive Fanuc |
Συσκευή αποστολής σημάτων EJA- Yokogawa |
| Συσκευή αποστολής σημάτων 3051- Rosemount |
Ενότητα 140- Σνάιντερ |
| Μηχανή της Panasonic, Drive MH- |
Ενότητα 6ES-, οθόνη αφής 6AV- Siemens |

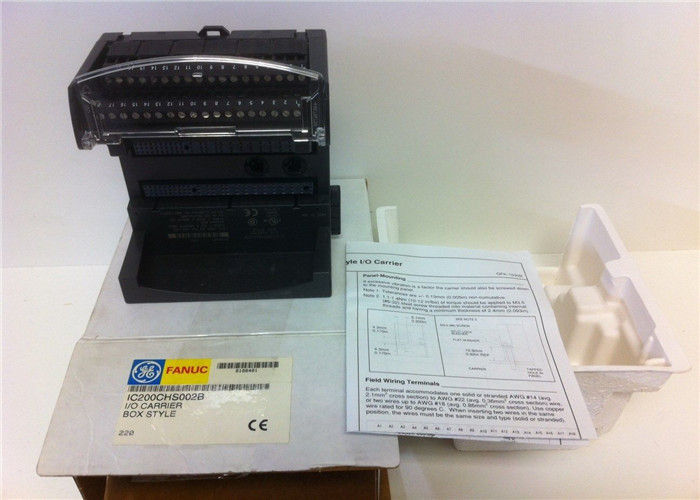

IC200CHS002 είναι ένας I/O μεταφορέας κιβώτιο-ύφους που κατασκευάζεται από τη Γερμανία Fanuc για τη σειρά VersaMax του. Αυτός ο μεταφορέας αποτελείται από 36 τερματικά κιβώτιο-ύφους IEC. Το IC200CHS002 παρέχει backplane τις επικοινωνίες, το μοντάρισμα, και την καλωδίωση τομέων για μια εισόδου-εξόδου ενότητα.
Το IC200CHS002 έχει πολλά χαρακτηριστικά γνωρίσματα συμπεριλαμβανομένης της δυνατότητάς του να υποστηρίξει την καλωδίωση για ένα μέγιστο 32 εισόδου-εξόδου σημείων συν 4 κοινές συνδέσεις δύναμης. Ο μεταφορέας είναι εξοπλισμένος με ένα σύνολο έθεσε εύκολα τους ελέγχους διαμόρφωσης για να εξασφαλίσει κατάλληλη εγκατάσταση του σωστού τύπου ενότητας. Τα κλειδιά τίθενται ως στόχος να ταιριάξουν με τη διαμόρφωση στο υπόγειο της ενότητας, και οι αρσενικοί/θηλυκοί συνδετήρες μεταφορέας--μεταφορέων διευκολύνουν τη γρήγορη εγκατάσταση των συνδέσεων backplane χωρίς την ανάγκη των πρόσθετων καλωδίων ή των εργαλείων. Μια τρύπα συρτών ενότητας χρησιμοποιείται για να εξασφαλίσει την ενότητα στο μεταφορέα, και μια διαφανής προστατευτική αρθρωμένη πόρτα καλύπτει τα τερματικά καλωδίωσης. Μια βοηθητική εισόδου-εξόδου τελική λουρίδα επιτρέπει τη χρήση των πρόσθετων μεταφερμένων σημείων σύνδεσης.
Κατά τη διάρκεια του μονταρίσματος, το IC200CHS002 σπάζει απότομα εύκολα επάνω σε μια 7,5 ράγα χιλ. Χ 35 χιλ. DIN. Είναι σημαντικό να στηριχτεί ηλεκτρικά η ράγα DIN για να παρέχει την προστασία EMC. Η ράγα πρέπει να έχει αγώγιμο έναν αντιδιαβρωτικό να τελειώσει, κατά προτίμηση άβαφος. Για εκείνες τις εφαρμογές που απαιτούν τη μέγιστη αντίσταση στη μηχανικούς δόνηση και τον κλονισμό, το IC200CHS002 πρέπει να επιτροπή-τοποθετηθεί. Κατά τη διάρκεια της καλωδίωσης τομέων, κάθε τερματικό πρέπει να προσαρμόσει ένα στερεό AWG του /stranded 14 στο AWG 22 ή δύο καλωδίων μέχρι το AWG 18.
Παρόμοια προϊόντα της περιττής ενότητας παροχής ηλεκτρικού ρεύματος
IC670ALG230 αναλογικό ρεύμα 8 PT εισαγωγής. Ομαδοποιημένος
IC670ALG240 αναλογικό τρέχον κανάλι 16 εισαγωγής
IC670ALG620 το κανάλι Ε&ΤΑ 4 απομόνωσε το καλώδιο 3
IC670ALG630 κανάλι TC 8
IC670ALG310 τάση αναλογικής παραγωγής, 8 κανάλι, +/--10V, 0 σε 10V
IC670ALG320 ρεύμα αναλογικής παραγωγής/τάση 4 PT. Ομαδοποιημένος
IC670ALG330 ρεύμα αναλογικής παραγωγής, κανάλι 8
IC670GBI002 μονάδα διεπαφών λεωφορείων μεγαλοφυίας (BIU)
Τροφοδοτημένη μονάδα διεπαφών λεωφορείων μεγαλοφυίας IC670GBI102 120Vac/125Vdc
Μονάδα διεπαφών λεωφορείων IC670PBI001 Profibus, DP 12M Baud
IC670CBL002 21» I/O καλώδιο επέκτασης
IC670CBL003 καλώδιο για τη I/O βάση ύφους συνδετήρων (IC670CHS003), 2 μέτρο, 18 AWG, συνδετήρας σε ένα τέλος
IC670CBL004 καλώδιο για τη I/O βάση ύφους συνδετήρων (IC670CHS003) στην κρύα βάση αποζημιώσεων συνδέσεων TC (IC670CHS004), 1 μέτρο, συνδετήρας ζευγαρώματος και στις δύο άκρες
Απομονωμένη PT εισαγωγή IC670MDL233 120VAC 8
IC670MDL240 120VAC εισήγαγε 16 PT. Ομαδοποιημένος
IC670MDL241 240VAC εισήγαγε 16 PT, 2 ομάδες 8
IC670MDL640 24VDC Pos. /Negative. Η λογική εισήγαγε 16 PT. Ομαδοποιημένος
IC670MDL641 48VDC Pos. /Negative. Η λογική εισήγαγε 16 PT. Ομαδοποιημένος
IC670MDL642 125VDC Pos. /Negative. Η λογική εισήγαγε 16 PT. Ομαδοποιημένος
IC670MDL643 5/12Vdc Pos. /Negative. Εισαγωγή 16pt λογικής που ομαδοποιείται
IC670MDL644 24VDC Pos. /Negative. Λογικής εισαγωγή 16pt που ομαδοποιείται γρήγορη
