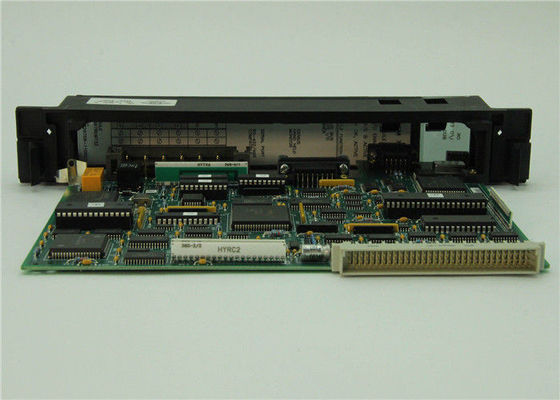

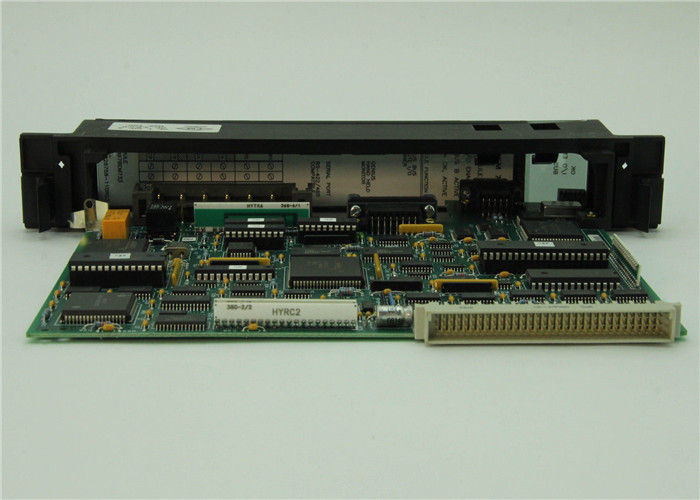

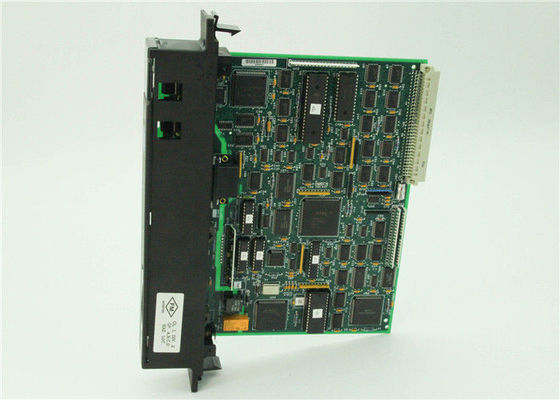

IC697BEM733 PCB BEM 733 πινάκων κυκλωμάτων δύναμης αντικατάστασης της Γερμανίας μακρινός I/O ανιχνευτής
Περιττές γρήγορες λεπτομέρειες ενότητας παροχής ηλεκτρικού ρεύματος
Μέγιστο μήκος λεωφορείων: 7500 πόδια (2275 μέτρα) σε 38,4 Kbaud, 4500 πόδια (1365 μέτρα) σε 76,8 Kbaud, 3500 πόδια (1060 μέτρα) σε 153,6 Kbaud επεκτάθηκαν, 2000 πόδια 605 μέτρα) σε 153,6 Kbaud, πρότυπα. Το μέγιστο μήκος σε κάθε baud ποσοστό εξαρτάται επίσης από τον τύπο καλωδίων. Ο I/O χρήστης συστημάτων IC66*; το εγχειρίδιο του s παρέχει έναν πλήρη κατάλογο τύπων καλωδίων, που παρουσιάζουν αντίστοιχα ποσοστά μηκών λεωφορείων και baud.
Μέγιστος αριθμός συσκευών ανά λεωφορείο: 32 συσκευές στα πρότυπα 153,6 Kbaud, 153,6 Kbaud επεκτάθηκαν, ή 76,8 Kbaud. 16 συσκευές σε 38,4 Kbaud. Περιλαμβάνει τον ελεγκτή λεωφορείων και το φορητό όργανο ελέγχου.
153.6K baud επεκτάθηκαν: Μέχρι 20 πλήρως-φορτωμένες πτώσεις, ή μέχρι 30 πτώσεις εάν όχι πλήρως-φορτωμένος.
76.8K baud: Μέχρι 10 πλήρως-φορτωμένες πτώσεις, ή μέχρι 30 πτώσεις εάν όχι πλήρως-φορτωμένος.
Βάρος: 1,5 λίβρες
Τύπος συσκευής: I/O ενότητας επέκταση 128BYTES λεωφορείων μεγαλοφυίας μακρινή

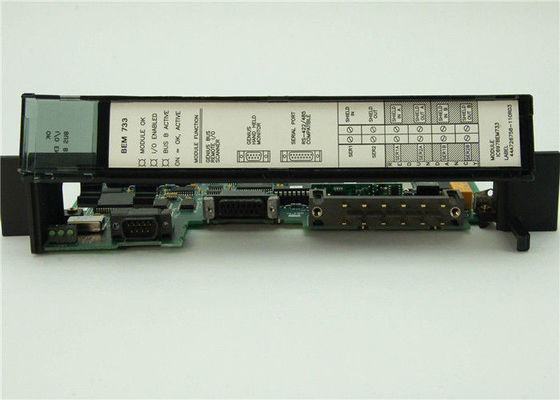

LEDs: Ενότητα ΕΝΤΆΞΕΙ, I/O που επιτρέπεται, λεωφορείο Β ενεργό
Λιμένες: Μια 15 καρφίτσα rs-422/485 συμβατός τμηματικός λιμένας, ένας 9 καρφώνει το φορητό λιμένα οργάνων ελέγχου IC66*.
Μέγεθος: Καταλαμβάνει την ενιαία αυλάκωση στο μακρινό ράφι IC697
Ρεύμα που απαιτείται από το λεωφορείο +5V: 0,8 amps
Τύπος λεωφορείων: Daisy-αλυσοδεμένο καλώδιο λεωφορείων ενιαίο στριμμένο ζευγάρι συν την ασπίδα ή Twinax. Το καλώδιο και οι διαποδιαμορφωτές οπτικών ινών μπορούν επίσης να χρησιμοποιηθούν.
Λήξη λεωφορείων: αντιστάτης 75, 100, 120, ή 150 ωμ και στις δύο άκρες του ηλεκτρικού καλωδίου λεωφορείων.
Baud ποσοστό: Διαμορφώσιμος. 153.6 πρότυπα Kbaud, 153,6 Kbaud εκτεταμένο, 76,8 Kbaud, ή 38,4 Kbaud.
ΑΛΛΑ ΑΝΩΤΕΡΑ ΠΡΟΪΟΝΤΑ
| Μηχανή Yasakawa, SG οδηγών |
Μηχανή HC-, εκτάριο της Mitsubishi |
| Ενότητες 1C-, 5X- Westinghouse |
Emerson VE, KJ |
| Honeywell TC, TK- |
Ολοκληρωμένο κύκλωμα ενοτήτων της Γερμανίας - |
| Ενότητα ABB |
Ενότητα 1756-, 1759 αβ - οθόνη αφής 2711- |
| Ο Κ. Drive της Mitsubishi, μηχανή εκτάριο -, HC |
Emerson MoudlesVE-, KJ - |
| Μηχανή A0-, Drive Fanuc |
Συσκευή αποστολής σημάτων EJA- Yokogawa |
| Συσκευή αποστολής σημάτων 3051- Rosemount |
Ενότητα 140- Σνάιντερ |
| Μηχανή της Panasonic, Drive MH- |
Ενότητα 6ES-, οθόνη αφής 6AV- Siemens |
Ο μακρινός I/O ανιχνευτής IC697 (IC697BEM733/735) είναι μια ευφυής ενότητα που τοποθετεί σε ένα μακρινό ράφι IC697, και διασυνδέει τις I/O ενότητες IC697 σε ένα λεωφορείο IC66*. Ένας μακρινός I/O ανιχνευτής και οι ενότητες που εξυπηρετεί αποτελούν μια μακρινή πτώση στο λεωφορείο IC66*. Μια μακρινή πτώση μπορεί να αποτελεσθεί μέχρι οκτώ ραφιών, που συνδέονται από τη συσκευή αποστολής σημάτων λεωφορείων και τις ενότητες δεκτών λεωφορείων. 9 αυλάκωση ή/και 5 ράφια αυλακώσεων IC697 μπορούν να χρησιμοποιηθούν. Η μέγιστη απόσταση από το πρώτο ράφι στο τελευταίο ράφι σε μια μακρινή πτώση είναι 50 πόδια (15 μέτρα).
Ο μακρινός I/O ανιχνευτής μπορεί να χειριστεί οποιοδήποτε μίγμα των ιδιαίτερων και αναλογικών εισαγωγών και αποτελεσμάτων μέχρι συνολικά 1024 ιδιαίτερες εισαγωγές και 1024 ιδιαίτερων αποτελεσμάτων, ή 64 αναλογικές εισαγωγές και 64 αναλογικά αποτελέσματα (ανεξάρτητα από τον αριθμό ραφιών στη μακρινή πτώση). Μια μακρινή πτώση μπορεί να περιλάβει όλες τις προς το παρόν-διαθέσιμες ιδιαίτερες ενότητες IC697, τις αναλογικές ενότητες, και τις αναλογικές ενότητες αποσυμπιεστών. Οι ενότητες συσκευών αποστολής σημάτων λεωφορείων, δεκτών λεωφορείων, PCM, και ADS μπορούν επίσης να τοποθετηθούν σε μια μακρινή πτώση. Μια μακρινή πτώση δεν μπορεί να έχει οποιαδήποτε I/O ενότητα διακόπτει, ελεγκτές λεωφορείων, ενότητες επικοινωνιών, ή άλλες ενότητες που εξαρτώνται από τις οδηγίες COMREQ για τις διαδικασίες τους.
Ο μακρινός I/O ανιχνευτής είναι ιδανικά ταιριαγμένος για τη χρήση σε ένα σύστημα PLC IC697. Εντούτοις, οποιοσδήποτε τύπος του PLC ή υπολογιστή ικανού ένα λεωφορείο IC66* μπορεί να χρησιμοποιηθεί ως οικοδεσπότης. Οι κατάλληλοι οικοδεσπότες περιλαμβάνουν IC660 PLCs, IC655 PLCs, και τους υπολογιστές που εξοπλίζονται με ένα PCIM (ενότητα διεπαφών προσωπικών Η/Υ), QBIM (ενότητα διεπαφών q-λεωφορείων), ή μια GENI-βασισμένη στον τρίτο διεπαφή.
