Τεχνικές προδιαγραφές για 1756-A13

• Rockwell κατασκευαστών αυτοματοποίηση
• Εμπορικό σήμα Άλλεν-Bradley
• Λειτουργούσα θερμοκρασία, σειρά Β 0°C σε +60°C (+32°F σε +140°F)
• Αριθ. να τοποθετήσει τις ετικέττες οκτώ (8)
• Προσανατολισμός οριζόντιος
• Backplane τρέχον @ 24VDC 2,8 A/2.8 Α
• Backplane τρέχον @ 5.1VDC 15 A/6 Α
• Backplane τρέχον @ 3.3VDC 4A/4 Α
• Backplane τρέχον @ 1.2VDC 1,5 Α
• Αριθ. των αυλακώσεων δέκα τρεις (13) αυλακώσεις
• Λειτουργούσα θερμοκρασία, σειρά Γ -25… +60 °C (- 13… +140 °F)
• Θερμοκρασία -40°C αποθήκευσης σε +85°C (- 40°F σε +185°F)
• Σχετική υγρασία 5 σε 95% (χωρίς συμπύκνωση)
• Ο αριθμός μερών/καταχωρεί κανένα 1756-A13
• Σειρά ControlLogix
• Πλαίσια τύπων ενότητας
• Η τοποθετώντας επιτροπή τοποθετεί
• Λειτουργικό γήινο έδαφος μεγέθους καλωδίων - το στερεό ή προσαραγμένο χαλκού καλώδιο 8,3 mm2 (AWG 8) εκτίμησε σε 90 °C (194 °F) ή το μεγαλύτερο προστατευτικό γήινο έδαφος - 2,1 mm2 (AWG 14) στερεά ή προσαραγμένο καλώδιο χαλκού που εκτιμάται σε 90 °C (194 °F) ή μεγαλύτερος
• Αυλακώσεις 13
• Διασκεδασμός δύναμης (Max) 5,4 Watt
• Διαστάσεις 24 X 30 X 8 ίντσες
• Βάρος 4,2 λίβρες (1,9 χιλιόγραμμα)
• Περίφραξη ανοικτή
• Backplane τρέχοντα (5 βολτ ΣΥΝΕΧΗ) 10 amps
• Backplane ρεύμα (24 βολτ ΣΥΝΕΧΗ) 2,8 Amps

Περίπου 1756-A13

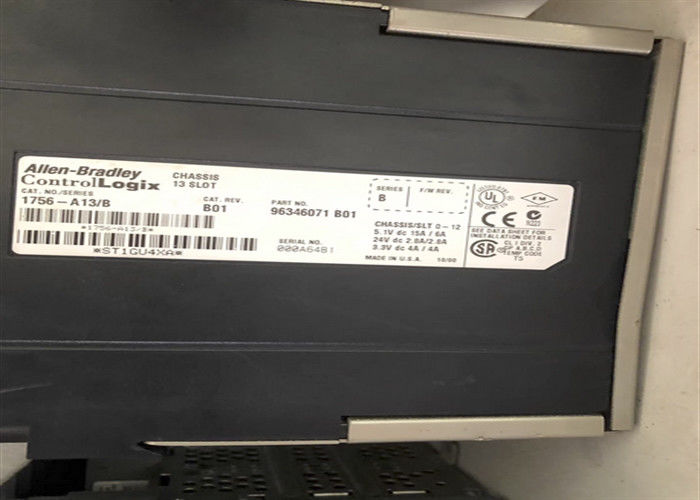

Το 1756-A13 είναι ένα πλαίσιο ControlLogix από τον Άλλεν-Bradley. Αυτό το πλαίσιο παρέχει την κατοικία ενότητας, που παρέχει 13 αυλακώσεις ενότητας όπου οι ελεγκτές ControlLogix και οι I/O ενότητες μπορούν να εγκατασταθούν. Εκτός από να παράσχει τις να τοποθετήσει αυλακώσεις, ο οικοδεσπότης πλαισίων επίσης τα ηλεκτρονικά στοιχεία κυκλώματος που ετοιμάζουν backplane. Backplane διανέμει το ρεύμα που χρησιμοποιείται από κάθε μια από την ενότητα για να ενεργοποιήσει τα μεμονωμένα στοιχεία κυκλώματος για να λειτουργήσει κατάλληλα.

Το 1756-A13 υποστηρίζει το οριζόντιο μοντάρισμα μόνο. Απαιτεί το ελάχιστο μέγεθος γραφείων 60,9 X 76,2 X 20,3 εκατ. (24 X 30 X 8 μέσα.) για την εγκατάσταση και ζυγίζει 1,90 κλ (4,2 λίβρες). Εγκαθίσταται άμεσα στην υποομάδα περιφράξεων μέσω των παρεχόμενων να τοποθετήσει ετικεττών τοποθετημένων στην κορυφή και το κατώτατο σημείο των πλαισίων. Εγκαταστήστε αυτό το πλαίσιο σε μια σειρά θερμοκρασίας 0… 60 °C (32… 140 °F) για τη σειρά Α και τα πλαίσια και -25… +60 °C Β (- 13… +140 °F) για τα πλαίσια σειράς Γ. Έχει τη λειτουργούσα εκτίμηση δόνησης 2 γ @ 10… 500 Hz και τη λειτουργούσα εκτίμηση κλονισμού 30 γ. Αυτό το πλαίσιο μπορεί να χρησιμοποιηθεί με τις οικογένειες προϊόντων Logix 5560, 5570 και 5580.

Το 1756-A13 έχει backplane την τρέχουσα κατανάλωση 1,5 Α @ 1.2VDC 4A/4A @ 3,3 VDC 15 A/6 ΈΝΑ @ 15 A/6 Α ΚΑΙ 2,8 A/2.8 ΈΝΑ @ 24VDC. Έχει το διασκεδασμό δύναμης 5,4 Watt με μια ανοικτή εκτίμηση περιφράξεων τύπων.
