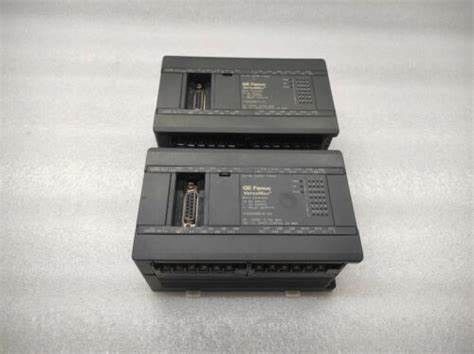

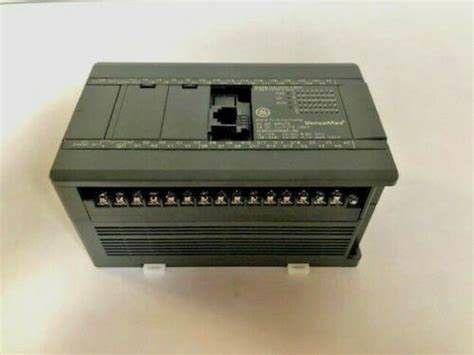

Name: IC200UDR0103 GE Fanuc VersaMax Micro 28 σημεία PLC 24Vdc Έξω (11) Ρέλε 24Vdc
Brand: Wisdomlong Technology CO.，LTD
SKU: IC200UDR010
Price: 1.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Περιττή ενότητα παροχής ηλεκτρικού ρεύματος

IC200UDR0103 GE Fanuc VersaMax Micro 28 σημεία PLC 24Vdc Έξω (11) Ρέλε 24Vdc

Λεπτομέρειες:

Τόπος καταγωγής:	ΗΠΑ
Μάρκα:	GE
Αριθμό μοντέλου:	IC200UDR010

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	negitiation
Συσκευασία λεπτομέρειες:	στο κιβώτιο
Χρόνος παράδοσης:	3-5days
Όροι πληρωμής:	T/T, Western Union
Δυνατότητα προσφοράς:	100

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντων:	Προγραμματίσημος ελεγκτής IC200UDR010 λογικής PLC	Προϊόν:	Προγραμματίσημος ελεγκτής λογικής PLC
Πρότυπο:	IC200UDR010	Εμπορικό σήμα:	Γερμανία
Μεταφορέας:	Ενότητα επεξεργαστών	Σειρά:	90-30
Χώρα προέλευσης:	ΗΠΑ

IC200UDR010 GE Fanuc VersaMax Micro 28 σημεία PLC 24Vdc Έξω (11) Ρέλε 24Vdc

ΠεριγραφήΓΕ Fanuc IC200UDR010

Βάρος 500 γραμμάρια
Εισόδους 16 θετικά/αρνητικά κυκλώματα εισόδου λογικής 24Vdc
Έντεκα κανονικά ανοικτά κυκλώματα αναμεταδόσεων 2 αμπεριαλίδων και μία έξοδος συνεχούς ρεύματος (Q1)
Μετρητές υψηλής ταχύτητας έως τέσσερις τύπους Α ή έναν τύπο Α και έναν τύπο Β
+24Vdc Ηλεκτρική παροχή εξόδου 200mA κατ' ανώτατο όριο (για κυκλώματα εισόδου και συσκευές χρηστών)
Θερμική υποβάθμιση IC200UDR010: καμία. IC200UDR228: καμία υποβάθμιση έως 45 βαθμούς C. Πάνω από 45
βαθμούς C, ο αριθμός των σημείων που αναβοσβήνουν ταυτόχρονα δεν πρέπει να υπερβαίνει το 50%.
Προδιαγραφές ισχύος συνεχούς ρεύματος
Περιοχή IC200UDR010: 24Vdc -20%, +25%
IC200UDR228: 9,2 έως 30Vdc
Κράτηση IC200UDR010: 10ms σε 19,2Vdc
IC200UDR028: 5 ms
Τρόπο εισόδου IC200UDR010: 1 Amp μέγιστο σε 30Vdc
IC200UDR228: 13 Amp σε 12Vdc, 27 Amp σε 24Vdc
Χρόνος εισόδου 10mS για 1 A
Εισερχόμενο ρεύμα IC200UDR010: 0,30 Amp τυπικά σε 24Vdc
IC200URD228: 1.1 Amp τυπικά σε 12Vdc; 0,55 Amp τυπικά σε 24Vdc
Διορισμός τροφοδοσίας ισχύος εισόδου 8W
Προδιαγραφές εισόδου συνεχούς τάσης
Αριθμός εισροών 16
Διορισμένη τάση εισόδου 24 V συνεχής
Περιοχή τάσης εισόδου 0 έως 30 V DC
Εισερχόμενο ρεύμα 7.5mA τυπικό
Αντίσταση εισόδου 2,8 kΩ
Εισερχόμενη κατώτατη τάση ON: 15Vdc ελάχιστο, OFF: 5Vdc μέγιστο
Εισερχόμενο κατώτατο ρεύμα ON: μέγιστο 4,5mA, OFF: ελάχιστο 1,5mA
Χρόνος απόκρισης 0,5 έως 20 ms, ρυθμιζόμενος ως κανονική είσοδος· 100 μs ως είσοδος HSC
Μόνωση τάσης 1500V RMS από πλευρά πεδίου προς πλευρά λογικής, 500V RMS μεταξύ ομάδων
Προδιαγραφές εξόδου συνεχούς τάσης
Λογική εξόδου Θετική λογική
Δραστηριακή τάση IC200UDR010: 24Vdc / 12Vdc / 5Vdc; IC200UDR228: 24Vdc / 12Vdc
Πεδίο τάσης IC200UDR010: 24Vdc, +20%, -80%· IC200UDR228: 23,5 - 24,5Vdc
Τρόπο εξόδου IC200UDR010: 450mA· IC200UDR228: 100mA
Μέγιστη UL Δυναμική Διοίκησης 0,75A σε 24Vdc
Μέγιστη ονομαστική αντίσταση φορτίου 0,75A σε 24Vdc, 0,5A σε 12Vdc, 0,25A σε 5Vdc
Η τάση εξόδου μειώνεται κατά 0,3Vdc κατ' ανώτατο όριο.
Ανταπόκριση ON: 0,1 ms μέγιστο (24Vdc, 0,2A), OFF: 0,1 ms μέγιστο (24Vdc, 0,2A)
Διαρροή κατάστασης εκτός λειτουργίας 0,1mA μέγιστη
Απομόνωση 1500Vac μεταξύ πλευράς πεδίου και πλευράς λογικής, 500Vac μεταξύ ομάδων
Η έξοδος ασφάλειας πρέπει να συγχωνεύεται εξωτερικά.

ΑΛΛΑ ΠΡΟΔΟΤΑ ΤΑΥΤΟΥ

Γιασακάβα, οδηγός SG-	Η Mitsubishi Motor HC, HA-
Μονάδες Westinghouse 1C, 5X-	Έμερσον Β.Ε., Κ.Τζ.
Χάνιγουελ, ΤΚ, ΤΚ...	Γενικές Ενότητες IC -
Μονάδα ABB	Μονάδα ΑΒ 1756-1759
Mitsubishi Drive MR-, κινητήρας HA -,HC	Έμερσον Μάουντλς, Κέι Τζέι.
Φανουκικός κινητήρας A0-Drive	Ο πομπός της Γιοκογκάβα...
Ροζμόουντ 3051-	Μονάδα Σνάιντερ 140-
Πανασόνικ, οδηγήστε το MH...	Μονάδα Siemens 6ES, οθόνη αφής 6AV-

ΠερίπουΓΕ Fanuc IC200UDR010

6.11 IC200UDR010 28-Point Micro PLC, (16) 24Vdc In, (1) 24Vdc Out, (11) Relay Out, 24Vdc PS
IC200UDR228 28-Point Micro PLC, (16) 24 VC In, (1) 24Vdc Out, (11) Relay Out,
12/24Vdc PS
Οι μικροπυρηνικοί PLCs VersaMax IC200UDR010 και IC200UDR228 δέχονται δεκαέξι εισόδους συνεχούς ρεύματος και παρέχουν ένα συνεχές ρεύμα
Οι μόνες διαφορές μεταξύ των εν λόγω μονάδων είναι οι εξής:
είναι οι πηγές τροφοδοσίας τους και το ονομαστικό ρεύμα εξόδου της εξόδου Q1 DC. Micro-28 IC200UDR010
χρησιμοποιεί ονομαστική ισχύ εισόδου +24Vdc και παρέχει 450mA, έξοδο 24Vdc.
χρησιμοποιεί ονομαστική ισχύ εισόδου +12/24Vdc και παρέχει έξοδο 100mA, 24Vdc.

6.11.1 Δυναμικό συνεχούς ρεύματος
Η παροχή ισχύος συνεχούς ρεύματος απαιτεί περισσότερο ρεύμα στην τάση εκκίνησης (περίπου 4Vdc) από ό,τι στην ονομαστική τάση
Για την έναρξη της παροχής συνεχούς ενέργειας απαιτείται τουλάχιστον 2,0 A.
Εάν έχει ρυθμιστεί για να απενεργοποιήσει τη διάγνωση ενεργοποίησης, ο PLC ξεκινά λογική λύση 100ms μετά την τάση
Η πηγή ενέργειας για την παροχή ενέργειας
Ο PLC πρέπει να έχει επαρκή ικανότητα μεταβατικού ρεύματος για να υποστηρίζει το ρεύμα εισόδου της τροφοδοσίας ρεύματος
και να διατηρούν επαρκές επίπεδο τάσης Vdc (βλ. προδιαγραφές για τις απαιτήσεις εισροής).

6.11.2 Εισόδους συνεχούς ρεύματος
Οι δεκαέξι ρυθμιζόμενες εισόδους συνεχούς ρεύματος μπορούν να χρησιμοποιηθούν ως θετικές ή αρνητικές εισόδους λογικής ή ως και
Οι εισροές είναι συμβατές με ένα ευρύ φάσμα συσκευών εισόδου, όπως
Πιεστές, διακόπτες ορίου και ηλεκτρονικοί διακόπτες εγγύτητας.
Η τροφοδοσία Micro PLCs +24Vdc μπορεί να χρησιμοποιηθεί για συσκευές εισόδου και για την τροφοδοσία των κυκλωμάτων εισόδου συνεχούς ρεύματος σε
Ο συνδυασμός του ρεύματος του κυκλώματος εισόδου και του ρεύματος της εξωτερικής συσκευής δεν πρέπει να
υπερβαίνει τα 200 mA.

6.11.3 Έξοδος συνεχούς ρεύματος (Q1)
Το κύκλωμα εξόδου συνεχούς ρεύματος (Q1) μπορεί να ρυθμιστεί ως πρότυπο, μετρητή υψηλής ταχύτητας, τροχιά παλμών ή
Εξόδου PWM.

6.11.4 Έξοδοι αναμεταδόσεων (Q2 ️ Q12)
Έντεκα εκδόσεις ρελέα τύπου Α (SPST-single-pole single throw) μπορούν να ελέγχουν ένα ευρύ φάσμα συσκευών φόρτωσης
Η χωρητικότητα διακόπτη κάθε ενός από αυτά τα κυκλώματα είναι 2
Για την λειτουργία των συσκευών πεδίου πρέπει να παρέχεται εξωτερική πηγή ισχύος εναλλασσόμενου ή συνεχούς ρεύματος.
δεν μπορούν να χρησιμοποιηθούν ως εξόδους PWM ή Pulse Train.
