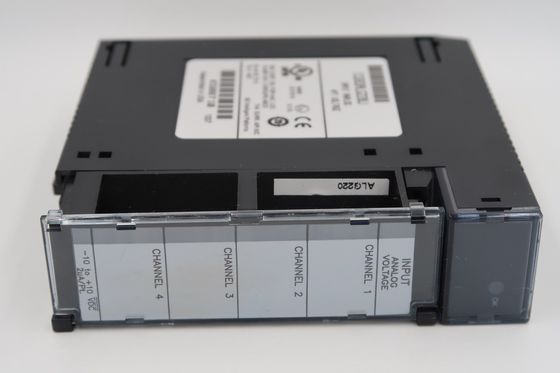

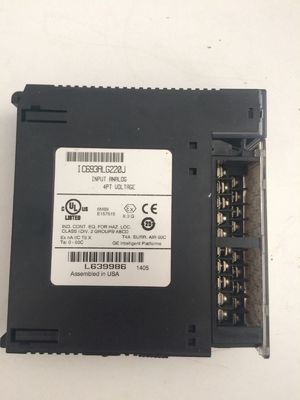

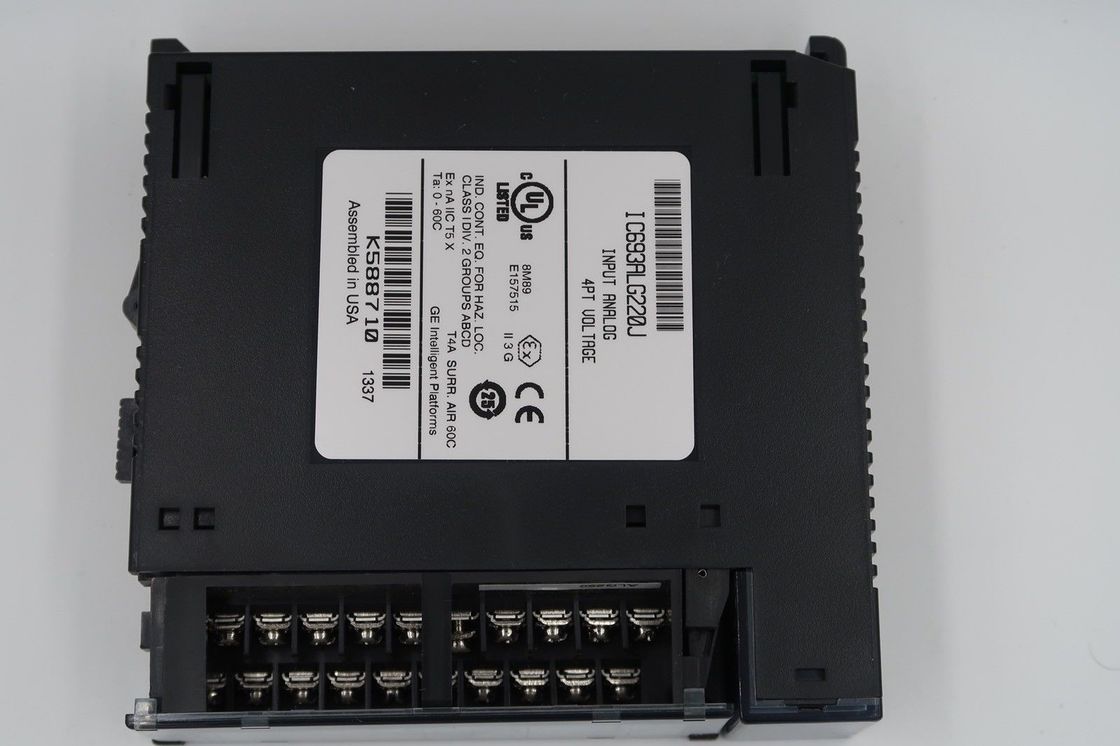

IC693ALG220F / IC693ALG220J Επαναχούμενη μονάδα τροφοδοσίας ηλεκτρικής ενέργειας GE Fanuc Ταχύτητα ενημέρωσης 4 ms

IC693ALG220F /IC693ALG220J GE Fanuc Αναβαθμιστικός ρυθμός 4 ms Εποπτική μονάδα τροφοδοσίας ρεύματος

Περιγραφή του IC693ALG220F /IC693ALG220J

Το IC693ALG220 είναι ένα μοντέλο σειράς 90-30 που παλαιότερα κατασκευάζεται από την GE Fanuc, σήμερα υπό την Emerson Automation.συμβατό με εύρος σήματος εισόδου από - 10 VDC έως + 10 VDCΗ ενότητα αυτή είναι προαιρετικά συμβατή με σήματα 0-20 mA, τα οποία μπορούν να ενεργοποιηθούν εγκαθιστώντας ένα 250 Ω στον συνδετήρα τερματικού χρήστη της ενότητας.

Το IC693ALG220 είναι εγκατεστημένο με αναλογικό-ψηφιακό μετατροπέα (ADC) με ανάλυση μετατροπής 12 bits για την είσοδο τάσης.10 bits για εισροή ρεύματος που μπορεί να αυξηθεί σε 11 bit με τη χρήση αντίστασης ακριβείαςΚάθε κανάλι της μονάδας έχει ατομικό ρυθμό αναβάθμισης 4 ms ενώ η μονάδα τροφοδοτείται από το 24VDC που παρέχεται από την τροφοδοσία PLC.Έχει κατανάλωση ρεύματος πίσω από το πλάνο 27 mA από +5 volt bus στο πίσω πλάνο και 98 mA από το απομονωμένο +24 volt backplane busΗ συσκευή αυτή τοποθετείται σε οποιαδήποτε διαθέσιμη θέση I/O της πλάκας βάσης της σειράς 90-30 με 5 ή 10 θέσεις και καταλαμβάνει μία μόνο θέση του ράφου.

Το IC693ALG220 έχει τυπική απόλυτη ακρίβεια +/-10 mV/40 μA ενώ η μέγιστη είναι +/-30 mV/160 μA πάνω από τη θερμοκρασία λειτουργίας.απάντηση του φίλτρου εισόδου 17 Hz, απομόνωση 1500 βολτ μεταξύ πλευράς πεδίου και πλευράς λογικής, απόρριψη διασταυρούμενου καναλιού > 80 dB και αντίσταση εισόδου > 9 Megohms σε κατάσταση τάσης και 250 ohms σε κατάσταση ρεύματος.

Η μονάδα IC693ALG220 είναι μια αναλογική μονάδα εισόδου της GE Fanuc, η οποία αποτελεί μέρος της σειράς 90-30.Προέρχεται με 4 είσοδο κανάλιαΚάθε κανάλι μπορεί εύκολα να μετατρέψει ένα αναλογικό σήμα σε ψηφιακό σήμα, σύμφωνα με τις απαιτήσεις της εφαρμογής του χρήστη.η μονάδα εισόδου GE Fanuc IC693ALG220 CAV επιτρέπει στους χρήστες να μετατρέπουν σήματα εισόδου που κυμαίνονται από -10 έως +10 VoltsΗ ταχύτητα μετατροπής για κάθε κανάλι είναι περίπου 1 χιλιοστά του δευτερολέπτου. Έτσι, η ενότητα εισόδου IC693ALG220 παρέχει ρυθμό ενημέρωσης για περίπου 4 χιλιοστά του δευτερολέπτου για κάθε κανάλι κάθε φορά.Το μετατρεπόμενο σήμα έχει ανάλυση 12 bits δυαδικό.

Η μονάδα εισόδου GE Fanuc IC693ALG220 είναι εξοπλισμένη με μια περιορισμένη κατάσταση εισόδου ρεύματος, καθώς και ένα jumper σε κάθε κανάλι του χρήστη.Οι χρήστες μπορούν να χρησιμοποιήσουν το jumper για να συνδέσουν μια εσωτερική αντίσταση shunt 250 ohm στο κύκλωμαΟ αντίστοιχος shunt επιτρέπει ένα εύρος εισόδου από -40 έως +40 milliamps.,Η κύρια τροφοδοσία της μονάδας εισόδου GE Fanuc IC693ALG220 CAV είναι μια απομονωμένη τροφοδοσία συνεχούς τάσης +24 Volts,που τροφοδοτείται μέσω τροφοδοσίας PLCΗ τάση αποστέλλεται μέσω ενός ρυθμιστή/μεταστροφέα για να παράγει την απαιτούμενη τάση για να λειτουργήσει η μονάδα IC693ALG220.Η μονάδα εισόδου IC693ALG220 συνοδεύεται από LED που δείχνει στους χρήστες την κατάσταση λειτουργίας της.

ΑΛΛΑ ΠΡΟΔΟΤΑ ΤΑΥΤΟΥ

Τεχνικές προδιαγραφές για το IC693ALG220
Ετικέτα GE Fanuc
Σειρά Σειρά 90-30
Παρασκευαστής GE Fanuc (πρώην), Emerson Automation (νυν)
Παρασκευαστής GE Fanuc
Αριθμός μέρους IC693ALG220
Αριθμός μέρους IC693ALG220
Σειρά Σειρά 90-30
Σημεία εισόδου: +/-10 VDC
Τύπος ενότητας Ενότητα εισόδου
Περιγραφή του προϊόντος Αναλογική μονάδα εισόδου
Αριθμός εισροών 4
Ανάλυση μετατροπέα: 12 bit
Αριθμός καναλιών Τέσσερα (4)
Τύπος προϊόντος Αναλογική μονάδα τάσης καναλιού
Σημεία εισόδου -10 έως +10 VDC
Ψηφιακή ανάλυση 5 mV/20 μA, (1 LSB = 5 mV)
Ψηφιακή ανάλυση 12 bit, τυπική
Απόλυτη ακρίβεια Τυπικό: +/-10 mV/40 μA Μέγιστο είναι +/-30 mV/160 μA
Συμβατά εξαρτήματα PLC
Η κατανάλωση ισχύος 27 mA από το +5V bus στο πίσω πλάνο· 98 mA από το απομονωμένο +24V backplane bus
Αναλογική ανάλυση 5 mV/20 μA, (1 LSB = 5 mV)
Περιοχή τάσης - 10 έως +10 Volts
Γραμμικότητα < 1 λιγότερο σημαντικό bit
Απομόνωση 1500 VAC
Τοποθεσία τοποθέτησης I/O slot της σειράς 90-30 baseplate
Ταχύτητα ενημέρωσης 4 ms
Διατραπεζική απόρριψη > 80 dB
Εργοστάσιο βαθμονόμησης
Απάντηση του φίλτρου εισόδου 17 Hz
Απόλυτη ακρίβεια Τυπική: ±10 mV/40 μA σε θερμοκρασία λειτουργίας. Μέγιστη: ±30 mV/160 μA σε θερμοκρασία λειτουργίας.
Απάντηση του φίλτρου εισόδου 17 Hz
ρεύμα αγωγού 27 mA από το +5V bus στο πίσω πλάνο· 98 mA από το απομονωμένο +24V backplane bus
Κατάσταση κύκλου ζωής του προϊόντος Διακοπή/Παρεκλεισμός
