Προδιαγραφές
Τεχνικές Ελέγχου:M701-07200750A
Πλήρες μοντέλο: M701-07200750A10100AB100
Κατασκευαστής:Control Techniques
Τάση εισόδου (Vac): 200/240 ±10%
Βαρέων καθηκόντων - Μέγιστο συνεχές ρεύμα (A): 75
Ισχύς άξονα βαρέως τύπου - κινητήρα (kW): 18,5
Heavy Duty - (Ισχύς άξονα κινητήρα (hp): 25
Κανονική λειτουργία - Μέγιστο συνεχές ρεύμα (A): 94
Κανονική λειτουργία - Ισχύς άξονα κινητήρα (kW): 22
Κανονική λειτουργία - (Ισχύς άξονα κινητήρα (hp): 30
Περιγραφή

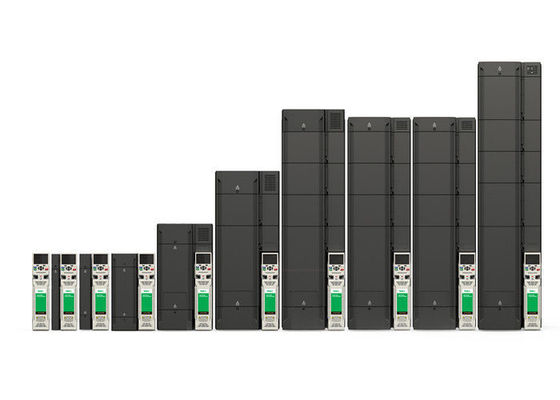

Η οικογένεια μονάδων δίσκου Unidrive M700 παρέχει έλεγχο κινητήρα κορυφαίας βαθμίδας για εφαρμογές επαγωγής κλειστού βρόχου, μόνιμου megnet και σερβομηχανισμού.Αυτοί οι δίσκοι είναι εξαιρετικά ευέλικτοι και λειτουργούν από 0,75 kW - 2,8 MW (1 - 4200 hp) στα 200V / 400V / 575V / 690V.Ενώ μπορεί να ελέγχει άξονες 1,5, ο κινητήρας μπορεί να ταιριάζει με πολλούς τύπους κωδικοποιητών και αναλυτών για μεγιστοποίηση της απόδοσης ανάδρασης.
Πληκτρολόγια
Απομακρυσμένο πληκτρολόγιο
Όλα τα χαρακτηριστικά της LCD CI-Keypad, αλλά με δυνατότητα τοποθέτησης από απόσταση.Αυτό επιτρέπει την ευέλικτη τοποθέτηση στο εξωτερικό ενός πίνακα και πληροί το IP66 (NEMA 4)
KI-Πληκτρολόγιο
Απλό κείμενο, πολυγλωσσικό πληκτρολόγιο LCD με έως και 4 γραμμές κειμένου για λεπτομερείς παραμέτρους και περιγραφές δεδομένων, για βελτιωμένη εμπειρία χρήστη
KI-Πληκτρολόγιο RTC
Όλα τα χαρακτηριστικά του KI-Keypad, αλλά με ρολόι πραγματικού χρόνου που λειτουργεί με μπαταρία.Αυτό επιτρέπει την ακριβή χρονική σήμανση των γεγονότων, βοηθώντας τα διαγνωστικά

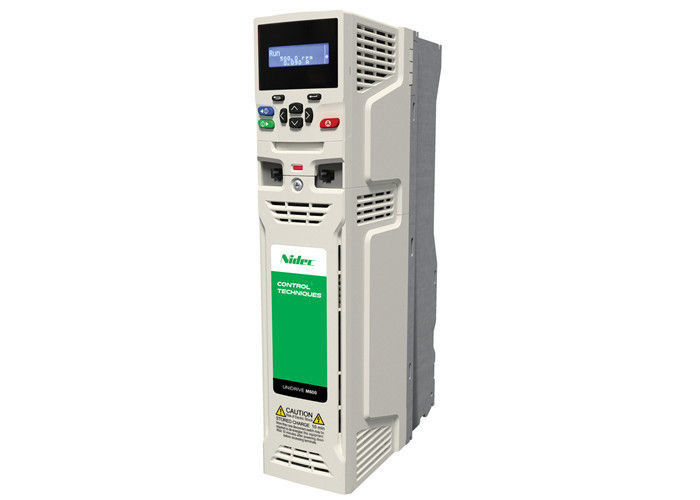

Μονάδα κίνησης Unidrive M700 AC - Κορυφαία απόδοση σερβοκινητήρα επαγωγής και μόνιμου μαγνήτη κατηγορίας, με Ethernet σε πραγματικό χρόνο
Λειτουργία ελέγχου
- Διάνυσμα ανοιχτού βρόχου ή έλεγχος επαγωγικού κινητήρα V/Hz
- Έλεγχος ροής ρότορα ανοιχτού βρόχου για επαγωγικούς κινητήρες (RFC-A)
- Έλεγχος κινητήρα μόνιμου μαγνήτη ανοιχτού βρόχου (RFC-S)
- Έλεγχος ροής ρότορα κλειστού βρόχου για επαγωγικούς κινητήρες (RFC-A)
- Έλεγχος κινητήρα μόνιμου μαγνήτη κλειστού βρόχου (RFC-S)
- Μετατροπέας ποιότητας ισχύος Active Front End (AFE).
Τυποποιημένα χαρακτηριστικά
Νοημοσύνη:
- Ενσωματωμένο PLC
- Προηγμένος ελεγκτής κίνησης
Ενσωματωμένες επικοινωνίες:
- M700 & M702 – Ethernet
- M701 – RS485
Ανατροφοδότηση:
- 2 x Είσοδοι κωδικοποιητή
- 1 x Έξοδος προσομοιωμένου κωδικοποιητή
Ασφάλεια μηχανήματος:
- M700 & M701 - 1 x Ακροδέκτης Safe Torque Off (STO).
- M702 – 2 x ακροδέκτες STO
Πληκτρολόγιο:Δεν υπάρχει πληκτρολόγιο ως στάνταρ
Υποδοχές επιλογής:3
Κλωνοποίηση παραμέτρων μέσω:
- Εργαλεία Η/Υ
- Εξυπνη κάρτα
- κάρτα SD
Μονές μονάδες δίσκου:
1,0hp-400hp (0,75kW-250KW) Heavy Duty
1,0hp-450hp (0,75kW-280KW) Normal Duty
Modular Drives:
1,0hp-4200hp (0,75kW – 2,8MW)
230V / 460V / 575V / 690V
- Το M700 προσθέτει ενσωματωμένο Ethernet, ολοκληρωμένη ανάδραση θέσης και έλεγχο υψηλής απόδοσης δυναμικών σερβοκινητήρων μόνιμου μαγνήτη
- Πλήρως συμβατή αναβάθμιση για υπάρχοντες χρήστες Unidrive SP
Το M700 προσφέρει μέγιστη απόδοση μηχανής μέσω μεγαλύτερου ελέγχου με συγχρονισμό δικτύου ενός και πολλαπλών αξόνων.Ενσωματωμένο Ethernet σε πραγματικό χρόνο (IEEE 1588 V2), προηγμένος έλεγχος κίνησης και I/O υψηλής ταχύτητας για λήψη θέσης επιτρέπει στους κατασκευαστές μηχανών να δημιουργούν εύκολα πιο εξελιγμένα και ευέλικτα μηχανήματα.
Προδιαγραφές
Βασικά δεδομένα
- Βαθμολογία βαρέως τύπου: 1,0hp – 4200hp (0,75kW – 2,8MW)
- Φάσεις τροφοδοσίας: 3 φάσεις
Μοντέλα AC DRIVE M701-074
| M701-07400660A |
Τεχνικές ελέγχου M700 Drives Unidrives M701-03400100A-12.3 Μέγιστοι ενισχυτές συνεχούς ρεύματος, Ισχύς άξονα κινητήρα 5,5 kW, ισχύς άξονα κινητήρα 7,5 HP |
| M701-07400770A |
Τεχνικές ελέγχου M700 Drives Unidrives M701-04200137A-18 Μέγιστοι ενισχυτές συνεχούς ρεύματος, Ισχύς άξονα 4 κινητήρα kW, Ισχύς άξονα 5 κινητήρα HP |
| M701-07401000A |
Τεχνικές ελέγχου M700 Drives Unidrives M701-04200185A-24 Μέγιστοι ενισχυτές συνεχούς ρεύματος, Ισχύς άξονα κινητήρα 5,5 kW, ισχύς άξονα κινητήρα 7,5 HP |
Προδιαγραφές AC Drive M700
200/240 VAC
+/-10% |
Κανονικό καθήκον |
Βαρύ καθήκον |
| Κωδικός παραγγελίας |
Μέγιστο συνεχές ρεύμα (A) |
Ισχύς άξονα κινητήρα (kW) |
Ισχύς άξονα κινητήρα (HP) |
Μέγιστο συνεχές ρεύμα (A) |
Ισχύς άξονα κινητήρα (kW) |
Ισχύς άξονα κινητήρα (HP) |
| M701-03200050A10 |
6,6 |
1,1 |
1,5 |
5 |
0,75 |
1 |
| M701-03200066A10 |
8 |
1,5 |
2 |
6,6 |
1,1 |
1,5 |
| M701-03200080A10 |
11 |
2,2 |
3 |
8 |
1,5 |
2 |
| M701-03200106A10 |
12,7 |
3 |
3 |
10,6 |
2,2 |
3 |
| M701-04200137A10 |
18 |
4 |
5 |
13,7 |
3 |
3 |
| M701-04200185A10 |
24 |
5,5 |
7,5 |
18,5 |
4 |
5 |
| M701-05200250A10 |
30 |
7,5 |
10 |
25 |
5,5 |
7,5 |
| M701-06200330A10 |
50 |
11 |
15 |
33 |
7,5 |
10 |
| M701-06200440A10 |
58 |
15 |
20 |
44 |
11 |
15 |
| M701-07200610A10 |
75 |
18,5 |
25 |
61 |
15 |
20 |
| M701-07200750A10 |
94 |
22 |
30 |
75 |
18,5 |
25 |
| M701-07200830A10 |
117 |
30 |
40 |
83 |
22 |
30 |
| M701-08201160A10 |
149 |
37 |
50 |
116 |
30 |
40 |
| M701-08201320A10 |
180 |
45 |
60 |
132 |
37 |
50 |
| M701-09201760A10100AB |
216 |
55 |
75 |
176 |
45 |
60 |
| M701-09202190A10100AB |
266 |
75 |
100 |
219 |
55 |
75 |
380/480 VAC
+/-10% |
Κανονικό καθήκον |
Βαρύ καθήκον |
| Κωδικός παραγγελίας |
Μέγιστο συνεχές ρεύμα (A) |
Ισχύς άξονα κινητήρα (kW) |
Ισχύς άξονα κινητήρα (HP) |
Μέγιστο συνεχές ρεύμα (A) |
Ισχύς άξονα κινητήρα (kW) |
Ισχύς άξονα κινητήρα (HP) |
| M701-03400025A10 |
3,4 |
1,1 |
1,5 |
2,5 |
0,75 |
1 |
| M701-03400031A10 |
4,5 |
1,5 |
2 |
3,1 |
1,1 |
1,5 |
| M701-03400045A10 |
6,2 |
2,2 |
3 |
4,5 |
1,5 |
2 |
| M701-03400062A10 |
7,7 |
3 |
5 |
6,2 |
2,2 |
3 |
| M701-03400078A10 |
10,4 |
4 |
5 |
7,8 |
3 |
5 |
| M701-03400100A10 |
12,3 |
5,5 |
7,5 |
10 |
4 |
5 |
| M701-04400150A10 |
18,5 |
7,5 |
10 |
15 |
5,5 |
10 |
| M701-04400172A10 |
24 |
11 |
15 |
17,2 |
7,5 |
10 |
| M701-05400270A10 |
30 |
15 |
20 |
27 |
11 |
20 |
| M701-05400300A10 |
30 |
15 |
20 |
30 |
15 |
20 |
| M701-06400350A10 |
38 |
18,5 |
25 |
35 |
15 |
25 |
| M701-06400420A10 |
48 |
22 |
30 |
42 |
18,5 |
30 |
| M701-06400470A10 |
63 |
30 |
40 |
47 |
22 |
30 |
| M701-07400660A10 |
79 |
37 |
50 |
66 |
30 |
50 |
| M701-07400770A10 |
94 |
45 |
60 |
77 |
37 |
60 |
| M701-07401000A10 |
112 |
55 |
75 |
100 |
45 |
75 |
| M701-08401340A10 |
155 |
75 |
100 |
134 |
55 |
100 |
| M701-08401570A10 |
184 |
90 |
125 |
157 |
75 |
125 |
| M701-09402000A10100AB |
221 |
110 |
150 |
200 |
90 |
150 |
| M701-09402240A10100AB |
266 |
132 |
200 |
224 |
110 |
150 |
Δίσκοι SP
| SP1201 |
SP1202 |
SP1203 |
SP1204 |
SP2201 |
SP2202 |
SP2203 |
SP3201 |
| SP3202 |
SP4201 |
SP4202 |
SP4203 |
SP5201 |
SP5202 |
SP3501 |
SP3502 |
| SP0401 |
SP0402 |
SP0403 |
SP0404 |
SP0405 |
SP1401 |
SP1402 |
SP1403 |
| SP1404 |
SP1405 |
SP1406 |
SP2201 |
SP2202 |
SP2401 |
SP2402 |
SP2403 |
| SP2404 |
SP3401 |
SP3402 |
SP3403 |
SP4401 |
SP4402 |
SP4403 |
SP5401 |
| SP5402 |
SP5403 |
SP6401 |
SP6402 |
SP3505 |
ES2401 |
ES2402 |
ES2403 |
| SP3503 |
SP3504 |
SP3506 |
SP4601 |
SP4602 |
SP4603 |
SP4604 |
SP4605 |
| SP4606 |
SP5601 |
SP5602 |
SP6601 |
SP6602 |
Unidrive SP |
Quantum MP |
Μέντορας βουλευτής |
Commander SK AC Inverter
| SKA1100025 |
SKA1100037 |
SKB1100075 |
SKB1100110 |
SKA1200025 |
SKA1200037 |
SKA1200055 |
| SKBD200110 |
SKBD200150 |
SKCD200220 |
SKDD200300 |
SKD3200400 |
SKB3400037 |
SKB3400055 |
| SKB3400110 |
SKB3400150 |
SKB3400220 |
SKB3400300 |
SKB3400400 |
SKB3400550 |
SKB3400750 |
| SKA1200075 |
SKB3400075 |
SK3201 |
SK3202 |
SK4201 |
SK4202 |
SK4203 |
| SK2402 |
SK2403 |
SK2404 |
SK3401 |
SK3402 |
SK3403 |
SK4401 |
| SK4403 |
SK5401 |
SK5402 |
SK6401 |
SK6402 |
SK3501 |
SK3502 |
| SK3504 |
SK3505 |
SK3506 |
SK3507 |
SK4601 |
SK4602 |
SK4603 |
| SK4605 |
SK4606 |
SK5601 |
SK5602 |
SK6601 |
SK6602 |
SK6602 |
| SK2401 |
SK4402 |
SK2201 |
SK2202 |
SK2203 |
SK3503 |
SK4604 |
Μονάδες δίσκου UNI:
| UNI1201 |
UNI1202 |
UNI1203 |
UNI1204 |
UNI1205 |
UNI2201 |
UNI2202 |
UNI2203 |
| UNI3201 |
UNI3202 |
UNI3203 |
UNI3204 |
UNI1401 |
UNI1402 |
UNI1403 |
UNI1404 |
| UNI1405 |
UNI2401 |
UNI2402 |
UNI2403 |
UNI3401 |
UNI3402 |
UNI3403 |
UNI3404 |
| UNI3405 |
UNI4401 |
UNI4402 |
UNI4403 |
UNI4404 |
UNI4405 |
UNI5401 |
SP5402 |
Εφαρμογές Industrial AC Drive M700
