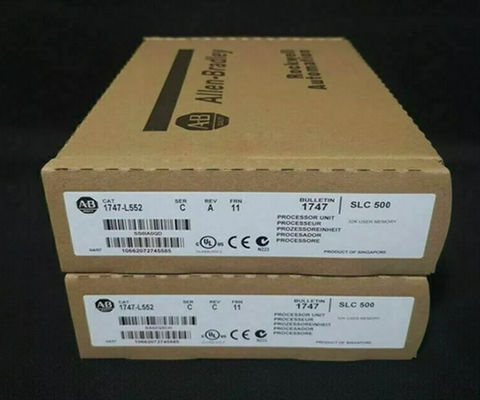

Allen Bradley 1747-L552 σειρά PLC CPU για χρήση με SLC 500 σειρά, ψηφιακή έξοδος

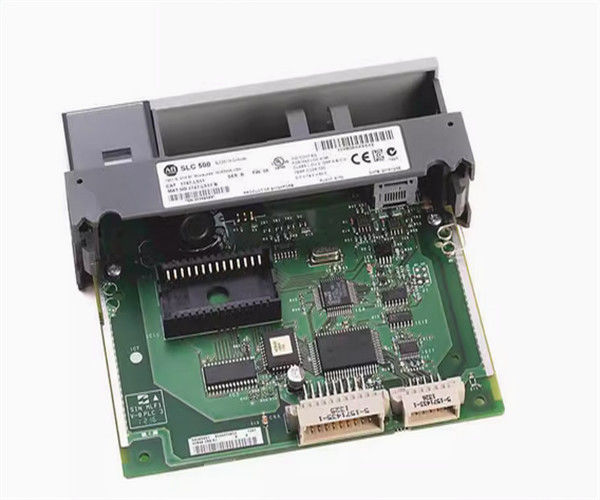

Ο 1747-L552 είναι ένας επεξεργαστής SLC 500 που ανήκει στην υποκατηγορία του SLC 5/05.Αυτός ο επεξεργαστής είναι ενσωματωμένος με μια θύρα RS232 για επικοινωνία peer to peer και επικοινωνία Ethernet για εφαρμογές δικτύου και ταυτόχρονη ανταλλαγή δεδομένων.

Αυτός ο επεξεργαστής είναι ιδανικός για χρήση σε εφαρμογές μεσαίας έως μεγάλης κλίμακας με επίκεντρο την ενσωμάτωση της περιοχής επιπέδου μηχανής στο επίπεδο επιχείρησης.Αυτός ο επεξεργαστής παρέχει επίσης πρακτικά χαρακτηριστικά ολοκλήρωσης για την απαίτηση του Βιομηχανικού Διαδικτύου των Πραγμάτων (IIoT).

Σε αντίθεση με άλλους επεξεργαστές της πλατφόρμας SLC 500, η ενσωματωμένη ικανότητα επικοινωνίας αυτών των επεξεργαστών περιλαμβάνει DH485, Data Highway Plus (DH+), Remote I/O και DeviceNet.Αυτά τα πρωτόκολλα επικοινωνίας είναι ιδιόκτητα και απαιτούν ειδικές ενότητες ή μετατροπείς και πύλες τρίτων για να επιτρέψουν την κάθετη ολοκλήρωσηΜε το ενσωματωμένο Ethernet, αυτός ο επεξεργαστής είναι έτοιμος για κάθετη ολοκλήρωση.

The RS232 communication port is a classic communication port ideal for Human Machine Interface (HMI) communication that is typically installed on the same panel where the Programmable Logic Controller (PLC) processor is installed as RS232 has a limited distance coverage.

Η μεγάλη χωρητικότητα μνήμης του 1747-L552 διαθέτει χωρητικότητα IO 4096 εισροών και εξόδων, η οποία επιτρέπει στον επεξεργαστή να ελέγχει πολλές μικρές διαδικασίες ή μια ενιαία μεγάλη διαδικασία.Η κριτικότητα του συστήματος πρέπει να λαμβάνεται υπόψη για να προγραμματιστεί σωστά ποια διαδικασία μπορεί να συμπεριληφθεί με τους ίδιους επεξεργαστές. Υποστηρίζει επίσης την εφαρμογή της τοπολογίας Remote I/O για να επιτρέψει τη στρατηγική εγκατάσταση των μονάδων I/O. Η ενότητα αυτή έχει μέγιστη μνήμη χρήστη 32K λέξεων,με 28K λέξεις για τα δεδομένα ή το πρόγραμμα και 4K λέξεις για τα δεδομένα χρήστηΟ επεξεργαστής έχει επίσης έναν απόλυτο μέγιστο αριθμό I/O σε 4096 το καθένα για τις δύο εισροές και τις εξόδους.Αυτός ο επεξεργαστής υποστηρίζει έως εκατόν επτά (107) εντολές προγραμματισμού και επιτρέπει την εγκατάσταση έως τρεις (3) πλαισίων με μέγιστο τριάντα (30) slotsΤο μέγιστο ρεύμα εισόδου αυτού του επεξεργαστή είναι 1A σε 5 Volts DC και 0A σε 24 Volts DC.και μια εκτέλεση XIC bit 0.37 μs. Ανάλογα με το φορτίο της τροφοδοσίας, ο επεξεργαστής αυτός έχει χρόνο διαμονής σάρωσης προγράμματος από 20 χιλιοστά δευτερόλεπτα έως 3 δευτερόλεπτα μετά από απώλεια ισχύος.με μετατόπιση από κορυφή σε κορυφή σε 5 έως 57 HertzΟ επεξεργαστής αυτός έχει επίσης ένα σοκ λειτουργίας 30G και μια μη συμπυκνωτική σχετική υγρασία 5 έως 95%.Το εύρος θερμοκρασίας λειτουργίας αυτού του επεξεργαστή είναι 0 έως 60 βαθμούς Κελσίου και το εύρος θερμοκρασίας αποθήκευσης είναι -40 έως 85 βαθμούς Κελσίου.

Οι LED κατάστασης είναι διαθέσιμες για τον επεξεργαστή και σας επιτρέπουν να παρακολουθείτε την τρέχουσα κατάσταση του.Ο επεξεργαστής 1747-L552 έχει ανοιχτό τύπου περίβλημα και τοποθετείται μέσω πλαισίουΟλόκληρος ο επεξεργαστής έχει διαστάσεις 145 x 35 x 142 χιλιοστά. Η σύνδεση Ethernet αυτού του επεξεργαστή είναι ενεργοποιημένη με BOOTP και υποστηρίζει έως και 48 εισερχόμενες ή εξερχόμενες συνδέσεις.Οι εξερχόμενες συνδέσεις μπορούν να δημιουργήσουν μόνο μία σύνδεση ανά κόμβο προορισμούΠολλές εντολές MSG θα μοιράζονται την ίδια σύνδεση αν χρησιμοποιούν τον ίδιο κόμβο προορισμού.Έχει μια μπαταρία λιθίου που αντικαθίσταται από τον χρήστη και διαρκεί κατά μέσο όρο δύο χρόνια.Ο επεξεργαστής 1747-L552 διαθέτει πυκνωτή και αυτό επιτρέπει στον επεξεργαστή να λειτουργεί για τουλάχιστον 30 λεπτά χρησιμοποιώντας τη μπαταρία backup ενώ η ίδια η μπαταρία έχει αποσυνδεθεί.Η μπαταρία πρέπει να συνδεθεί με τον επεξεργαστή εντός 30 λεπτών για να αποφευχθεί η απώλεια δεδομένων στη μνήμη RAM.
