Allen-Bradley 1746-IV16 SLC 16 σημεία ψηφιακή μονάδα εξόδου

Περιγραφή του 1746-IV16

Το Allen-Bradley SLC 500 Model 1746 Input Module λαμβάνει και αποθηκεύει ψηφιακά μετατρεπόμενα αναλογικά δεδομένα στον πίνακα εικόνας του για ανάκτηση από όλους τους σταθερούς και αρθρωτούς επεξεργαστές SLC 500.Η ενότητα υποστηρίζει συνδέσεις από οποιονδήποτε συνδυασμό έως οκτώ αντίστοιχων αισθητήρων τάσης ή ρεύματος.
Οι προγραμματιζόμενοι ελεγκτές SLC 500 παρέχουν εξαιρετική αξία με εκτεταμένες δυνατότητες για την αντιμετώπιση ενός ευρέος φάσματος εφαρμογών, συμπεριλαμβανομένου του χειρισμού υλικών, του ελέγχου HVAC, των λειτουργιών συναρμολόγησης υψηλής ταχύτητας,μικρός έλεγχος διαδικασιών, απλός έλεγχος κίνησης και SCADA.



Τεχνικές προδιαγραφές
Δραστηριακή τάση: 85...132V AC
Αργημένο σήμα, Μαξ. : ενεργο = 35 ms, εκτός = 45 ms
Σήμερα εκτός λειτουργίας, μέγιστο: 2 mA
Αριθμός εισροών: 16
Τρέχος ρεύματος οπισθόπλατος @ 5V: 85 mA
Εφαρμογές: Εισαγωγές εναλλασσόμενου ρεύματος 120V γενικής χρήσης

Ο Allen-Bradley 1746-IV16 είναι μια διακριτή μονάδα εισόδου SLC 500. Αυτή η μονάδα έχει δεκαέξι (16) κανάλια που δέχεται ονομαστική τάση εισόδου 24VDC με εύρος τάσης λειτουργίας 10-30VDC.Έχει μία (1) ομάδα 16 καναλιών με καύση ρεύματος πίσω από το επίπεδο 0.085 Α. Έχει μέγιστη τάση εκτός λειτουργίας 5VDC με ονομαστικό ρεύμα εισόδου 8 mA σε 24VDC.

Το Allen-Bradley 1746-IV16 είναι μια διακριτή μονάδα εισόδου SLC 500. Η ενότητα αυτή διαθέτει δεκαέξι (16) κανάλια εισόδου προέλευσης, ιδανικά χρησιμοποιούνται για τη σύνδεση ηλεκτρικών συσκευών σηματοδότησης όπως διακόπτες,βοηθητικές επαφές, αισθητήρες και άλλες συσκευές που παρέχουν δυαδικές ή ενεργοποιημένες/ απενεργοποιημένες καταστάσεις σήματος.

Το 1746-IV16 υποστηρίζει τη διαμόρφωση καλωδίωσης πηγής. Συνήθως, οι συσκευές εισόδου μεταφέρουν την τάση του σήματος και στέλνουν αυτή την τάση προς την ενότητα εισόδου μέσω της διαμόρφωσης καλωδίωσης νερού.ορισμένες ηλεκτρικές συσκευές σηματοδότησης δεν φέρουν τάση σήματος εισόδουΑυτό είναι όταν το 1746-IV16 μπορεί να χρησιμοποιηθεί, όπου η ίδια η μονάδα παρέχει την τάση σήματος στον βρόχο και στη συνέχεια επιστρέφει αυτά τα είσοδα στα κανάλια της μονάδας όταν η κατάσταση σήματος της συσκευής αλλάζει.

Κάθε κανάλι του 1746-IV16 είναι σχεδιασμένο να λειτουργεί σε ονομαστική τάση 24VDC, ωστόσο, δέχεται εύρος τάσης 10-30 VDC.κάθε ένα απαιτεί ονομαστικό ρεύμα εισόδου 8 mA σε 24VDCΗ μέγιστη τάση εισόδου σε κατάσταση λειτουργίας είναι 5,0 VDC και το μέγιστο ρεύμα εισόδου σε κατάσταση απενεργοποίησης είναι 1 mA. Κάθε κανάλι παρουσιάζει μέγιστο χρόνο καθυστέρησης σήματος 8 ms τόσο για τις μεταβάσεις ON σε OFF όσο και από OFF σε ON.

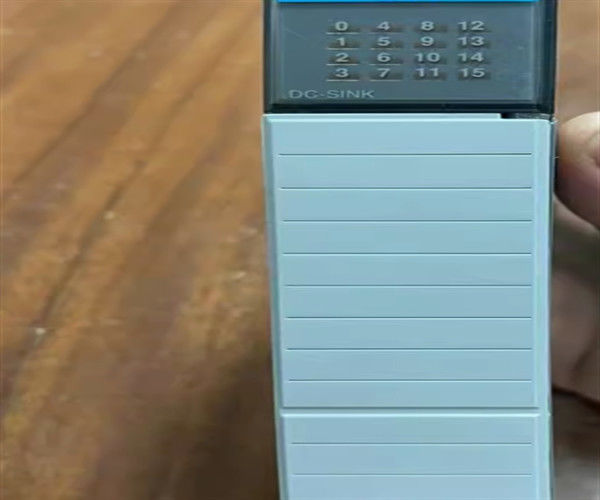

Το 1746-IV16 είναι ένα μοντέλο ευρείας σχισμής που τοποθετείται απευθείας σε οποιαδήποτε διαθέσιμη σχισμή του πλαισίου 1746.Έρχεται με 16 δείκτες κατάστασης LED, καθένα από τα οποία έχει ανατεθεί στην παρακολούθηση της κατάστασης των καναλιών εισόδου.Επίσης, έρχεται προεγκατασταμένο με ένα αφαιρούμενο τερματικό μπλοκ που επιτρέπει την αρθρωτή καλωδίωση και την απλοποιημένη αντικατάσταση της μονάδας σε περίπτωση δυσλειτουργίας της μονάδας.

Το 1746-IV16 έχει μέγιστο ρεύμα εκτός κατάστασης και τάση 1 mA και 5 Volt DC. Έχει ονομαστικό ρεύμα εισόδου 8 mA σε 24 Volt DC και μέγιστη διάχυση ισχύος 3,6 Watt.Βρίσκει εφαρμογές σε εισόδους συνεχούς ρεύματος γενικής χρήσης σε σύστημα SLC 500Η μονάδα 1746-IV16 είναι υπεύθυνη για την παραλαβή και αποθήκευση ψηφιακά μετατρεπόμενων αναλογικών δεδομένων στον πίνακα εικόνας δεδομένων της για να ανακτηθούν από όλους τους αρθρωτούς και σταθερούς επεξεργαστές SLC 500.Υποστηρίζει συνδέσεις έως 8 αισθητήρων ή ενεργοποιητών για διάφορες εφαρμογέςΗ μονάδα 1746-IV16 έρχεται με αφαιρούμενα τερματικά μπλοκ, εξαλείφοντας την ανάγκη αποσύνδεσης οποιουδήποτε από τα καλώδια και διευκολύνοντας την αντικατάσταση της μονάδας.Περιλαμβάνει επίσης κυκλώματα φίλτρου και οπτική ζεύξη για μείωση του θορύβου του σήματοςΟι τιμές εισόδου του 1746-IV16 μπορούν εύκολα να προσπεραστούν από τους επεξεργαστές SLC 500 που χρησιμοποιούν προγραμματισμό Ladder Logic.Το σύστημα SLC 500 χρησιμοποιεί μια πλατφόρμα υλικού βασισμένη στην κοινή χρήση η οποία περιλαμβάνει διάφορους συνδυασμούς ψηφιακών και αναλογικών I/O, εξοικονομώντας έτσι κόστος και χώρο.Το 1746-IV16 προορίζεται για χρήση σε περιβάλλον με εύρος θερμοκρασίας 0 έως 60 βαθμούς Κελσίου (32 έως 140 βαθμούς Φαρενάιτ) και εύρος σχετικής υγρασίας 5 έως 95% χωρίς συμπύκνωση.
