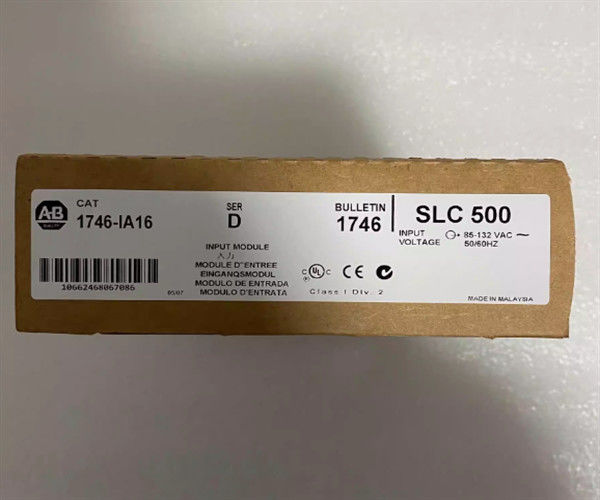

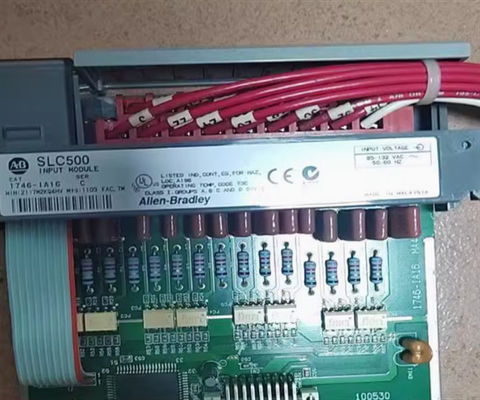

Μονάδα ψηφιακής εισόδου εναλλασσόμενου ρεύματος 16 καναλιών Allen-Bradley 1746-IA16 SLC 500, σειρά D

Περιγραφή1746-IA16

Ο Allen-Bradley 1746-IA16 είναι μια ενότητα εισόδου εναλλασσόμενου ρεύματος συμβατή για χρήση ως συστατικό της πλατφόρμας ελέγχου SLC 500.Αυτή η ενότητα εισόδου έχει δεκαέξι (16) κανάλια που αποδέχεται το εύρος τάσης σήματος εναλλασσόμενου ρεύματος 85-132 VAC.

Οι ενότητες εισόδου είναι απαραίτητα στοιχεία κάθε προγραμματιζόμενου λογικού ελεγκτή (PLC), καθώς παρέχουν διεπαφή σε πραγματικό χρόνο σε διακριτές συσκευές στη διαδικασία.Αντιπροσωπεύει την πραγματική κατάσταση των συσκευών σηματοδότησης για αναφορά του ελεγκτή για την επεξεργασία της λογικήςΤα περισσότερα συστήματα PLC εκτελούν σάρωση εισόδου ως την κύρια φάση για την εκτέλεση ενός προγράμματος χρήστη. Εάν τα εισερχόμενα σήματα δεν ανιχνεύονται, ο ελεγκτής δεν θα έχει καμία αναφορά για την εκτέλεση του προγράμματος.

Η ενότητα εισόδου AC έχει είκοσι (20) τερματικά.Το τερματικό μπλοκ αυτής της μονάδας είναι αφαιρούμενο, επιτρέποντας την αντικατάσταση της μονάδας εισόδου, εξαλείφοντας την ανάγκη επανασύνδεσης των τερματικών σημείων εισόδου.

Δεν υπάρχει κανένα όριο κατά την εγκατάσταση του 1746-IA16 εφόσον το σασί έχει διαθέσιμα slots για να υποστηρίξει την εγκατάσταση.Η ενότητα αυτή μπορεί να εγκατασταθεί σε σταθερό ελεγκτή υλικού ή σε ελεγκτή μονωτικού τύπου υλικού., τοπικά ή σε ράφι επέκτασης.

Η ενότητα αυτή ανήκει στην ενότητα εισόδου SLC 500 AC με κατηγορία τάσης λειτουργίας 100-120VAC. Για λειτουργία τάσης 200/240VAC, ο αριθμός αντιστοίχου είναι 17460IM16.Και οι δύο ενότητες δεν προσφέρουν εσωτερικά κυκλώματα προστασίαςΟποιαδήποτε συσκευή εισόδου εναλλασσόμενου ρεύματος η οποία θα τερματιστεί σε αυτή τη μονάδα πρέπει να είναι συμβατή με το κύκλωμα εισόδου SLC 500 με ρεύμα εισόδου.

Το Allen-Bradley 1746-IA16 ζυγίζει 0,34 kg και έχει διαστάσεις 5 x 2 x 6 (13 cm x 5 cm x 15 cm).Η μονάδα έχει κατηγορία τάσης σήματος εισόδου 100 - 120V AC με 16 σημεία ανά κοινή και 16 εισόδουςΤο 1746-IA16 είναι μια εφαρμογή εισόδου γενικής χρήσης. Η τοποθέτηση είναι τύπου πλαισίου και έχει 16 κανάλια.Διαθέτει 16 κανάλια ψηφιακή μονάδα εισόδου εναλλασσόμενου ρεύματος για ένα προγραμματισμένο ελεγκτήΗ τάση λειτουργίας είναι 85 - 132V AC σε συχνότητα λειτουργίας 47 - 63 Hz. Η κατανάλωση ρεύματος πίσω από το επίπεδο σε 5V DC είναι 0,085 mA και είναι 0,0 A σε 24V DC.

Το σήμα για την καθυστέρηση ενεργοποίησης είναι στο μέγιστο των 35 ms και το σήμα για την καθυστέρηση διακοπής λειτουργίας είναι στο μέγιστο των 45 ms. Ενώ η μέγιστη τάση κατά την κατάσταση διακοπής λειτουργίας φτάνει τα 30 V AC και το ρεύμα κατά την κατάσταση διακοπής λειτουργίας 2 mA.Το ρεύμα εισόδου σε 120V AC είναι 12 mA ονομαστικόΤο 1746-IA16 έχει μέγιστη διάρκεια ρεύματος εισροής έως 500 μικροδευτερόλεπτα και μέγιστο ρεύμα εισροής 0,8 mA.

Το Allen-Bradley 1746-IA16 είναι ένα SLC 500 Digital AC Input Module.Η ενότητα αυτή καταλαμβάνει μία μόνο θέση του πλαισίου SLC 500.
