Περιγραφή1746-Α13

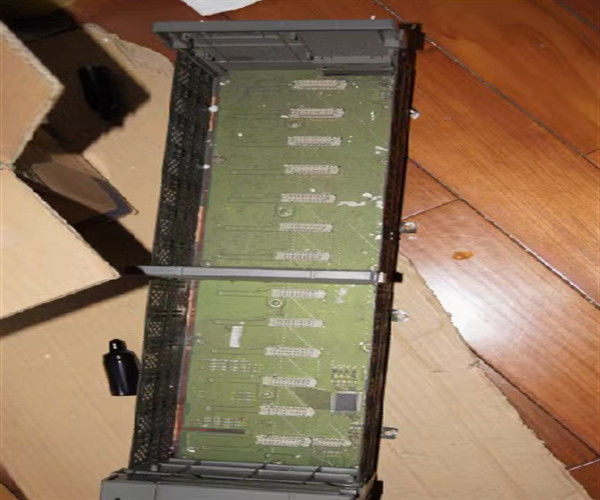

Το Allen-Bradley 1746-A13 είναι ένα σχιστόλιθο με δεκατρείς (13) κουλτούρες από την πλατφόρμα SLC500 Programmable Logic Controller (PLC).Αυτό το σασί παρέχει συνδέσεις πίσω από το πλάνο και στέγαση στην Κεντρική μονάδα επεξεργασίας (CPU), I/O, επικοινωνίες και ειδικές μονάδες καθώς και το σύστημα τροφοδοσίας.
Το 1746-A13 είναι εφοδιασμένο με οκτώ (8) καρτέλες τοποθέτησης, που χρησιμοποιούνται για την άμεση τοποθέτηση του πίνακα του πλαισίου στο υποπίνακο του περίβληματος.οι κατάλληλες βίδες είναι βίδες M4 ή M5 (# 10 ή # 12) PhillipsΗ συνιστώμενη ελευθέρωση τοποθέτησης είναι τουλάχιστον 15,3 cm (6,0 ίντσες) για την άνω ελευθέρωση και τουλάχιστον > 10,2 cm (4,0 ίντσες) για την πλευρική ελευθέρωση.Η ελάχιστη απόσταση είναι 70,7 έως 10,2 εκατοστά (3,0 έως 4,0 ίντσες).
Οι φυσικές διαστάσεις του 1746-A13 είναι 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 ίντσες) και ζυγίζει 1,9 kg (4,2 lbs).Το ηλεκτρονικό κύκλωμα που φιλοξενεί τις συνδέσεις backplane είναι σε θέση να παρέχει μέγιστο ρεύμα backplane 10A @ 5.1 VDC και 2,88 A @ 24VDC. Το πλαίσιο αυτό έχει σχεδιαστεί για λειτουργία σε περιβάλλον με εύρος θερμοκρασίας από 0 °C έως +60 °C (+32 °F έως +140 °F).το εφεδρικό πλαίσιο 1746-A13 μπορεί να φυλάσσεται σε κατάλληλο χώρο αποθήκευσης με θερμοκρασία -40 °C έως +85 °C (-40 °F έως +185 °F) με σχετική υγρασία 5-95%, χωρίς συμπύκνωση.
Το 1746-A13 είναι UL Listed Industrial Control Equipment, πιστοποιημένο για τις ΗΠΑ και τον Καναδά, συσκευή συμβατή με το CE και συμβατή με τον Αυστραλιανό νόμο για τις ραδιοεπικοινωνίες.Είναι κατάλληλο για εγκατάσταση σε περιβάλλον που προσδιορίζεται ως κλάση Ι, Τμήμα 2, Ομάδες Α, Β, Γ, Δ ή μόνο μη επικίνδυνες θέσεις.
Τεχνικές προδιαγραφές για το 1746-A13
| Κατασκευαστής |
Ρόκγουελ Αυτοματοποίηση |
| Βάρος |
10,9 kg (4,2 lbs) |
| Εγκατάσταση |
Εφοδιασμός με πίνακα |
| Σειρά |
SLC 500 |
| Αριθμός τμήματος/αριθμός καταλόγου. |
1746-Α13 |
| Ετικέτα |
Άλεν-Μπράντλεϊ |
| Τύπος μονάδας |
Τάξι |
| Αριθμός τμημάτων |
Δεκατρία (13) θέσεις |
| Τρόπος ρεύματος |
5.1V dc @ 10A; 24V dc @ 2,88A |
| Φυσικές Διαστάσεις |
50.2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 ίντσες) |
| Αριθμός πινάκων στερέωσης |
Οκτώ (8) |
| Θερμοκρασία λειτουργίας |
0°C έως +60°C (+32°F έως +140°F) |
| Θέρμανση αποθήκευσης |
-40°C έως +85°C (-40°F έως +185°F) |
| Σχετική υγρασία |
5 έως 95% (χωρίς συμπύκνωση) |
| Ανοιχτό χώρο τοποθέτησης |
Πάνω διαχωρισμός: > 15,3 cm (6,0 ίντσες) Πίσω διαχωρισμός: > 10,2 cm (4,0 ίντσες) |
| Τύπος υλικού |
Τεχνικό σύστημα |
| Σλοτ |
13 |
| Μέγεθος |
6.73 x 19.78 x 5.71 ίντσες |
| ΕΥΠ |
10662468415344 |
Το Allen-Bradley 1746-A13 είναι ένα σασί SLC500. Διαθέτει δεκατρείς (13) υποδομές, παρέχοντας συνδέσεις πίσω από το πλάνο και στεγασμό σε ενότητες SLC500 Programmable Logic Controller (PLC).Αυτό το σασί έχει οκτώ (8) καρτέλες τοποθέτησης και εγκατεστημένα απευθείας σε ένα υπό πάνελ περίβλημαΤο σασί έχει φυσικές διαστάσεις 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 ίντσες) και ζυγίζει 1,9 kg (4,2 lbs).
Εκτιμώμενο μέγεθος αποστολής του1746-Α13
Διαστάσεις: 6,0 "x 6,0" x 20,0 "
(15,2 cm x 15,2 cm x 50,8 cm)
Βάρος: 1,4 κιλά
Κωδικός δασμολογίου: 8537109070
