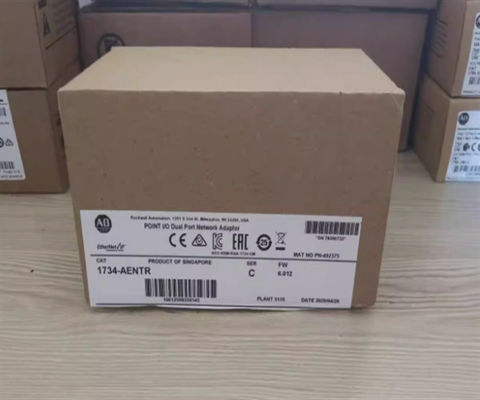

Μονάδα τροφοδοσίας του προσαρμογέα Ethernet/IP Allen-Bradley 1734-AENTR

Περιγραφή του1734-AENTR

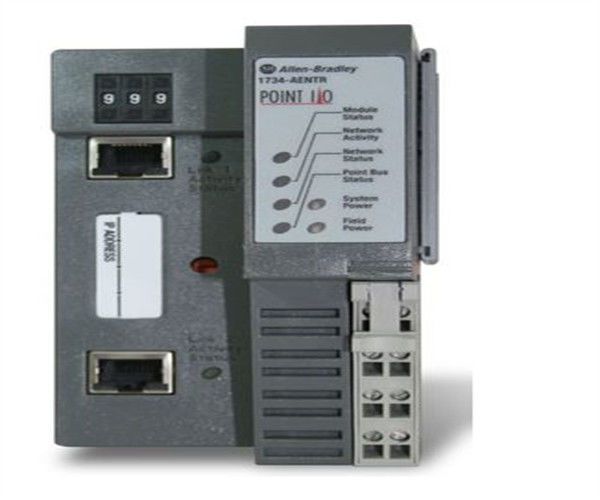

Ο Allen-Bradley 1734-AENTR είναι μια διπλή μονάδα επικοινωνίας Ethernet POINT I/O που χρησιμοποιείται για τη σύνδεση ενός ράφου POINT I/O με τον κεντρικό ελεγκτή στο δίκτυο Ethernet I/P.Αυτός ο προσαρμογός είναι σε θέση να εφαρμοστεί στο Ring, Τοπολογία Αστέρας και Δέντρου και τροφοδοτείται από εξωτερική τροφοδοσία 24VDC.

Το 1734-AENTR υποστηρίζει το πρωτόκολλο TCP/UDP/IP με φυσική σύνδεση που δημιουργείται χρησιμοποιώντας καλώδιο κατηγορίας 5 ή κατηγορίας 6.Αυτός ο προσαρμογός υποστηρίζει ταχύτητα μετάδοσης 10/100 Mbit με λειτουργία αυτοδιαπραγμάτευσης.

Η διεύθυνση IP μπορεί να εκχωρηθεί μέσω των διακόπτες του χεριού ή με τη χρήση του βοηθητικού BOOT-P DHCP. Στις περισσότερες εφαρμογές, αυτή η ενότητα είναι ρυθμισμένη με μια στατική διεύθυνση IP.η διεύθυνση IP δεν αλλάζει ακόμη και αν η συσκευή είναι απενεργοποιημένη. Εναλλακτικά, η ενότητα μπορεί να ρυθμιστεί με δυναμική διεύθυνση IP. Με δυναμικό τύπο διεύθυνσης, η διεύθυνση IP αλλάζει κάθε φορά που η ενότητα ενεργοποιείται.Αυτή η λειτουργία εφαρμόζεται σε εφαρμογές με πολύ συγκεκριμένη απαίτηση, καθώς μπορεί να οδηγήσει σε σφάλματα επικοινωνίας λόγω ξαφνικής αλλαγής της διεύθυνσης IP.

Η ενότητα αυτή τοποθετείται στο πιο αριστερό μέρος ενός συστήματος Ε/Υ POINT και είναι η μόνη ενότητα που δημιουργεί σύνδεση με το δίκτυο και τον κύριο ελεγκτή.Μεταβιβάζει δεδομένα I/O από το τοπικό I/O backplane του στον ελεγκτή μέσω δικτύουΕπιπλέον, αυτός ο προσαρμογός POINT I/O υποστηρίζει ταυτόχρονη επικοινωνία με διαφορετικές μονάδες σαρωτή.Ο Allen-Bradley 1734-AENTR I/O είναι ένας προσαρμογός Ethernet 2 θύρων που παρέχει συνδεσιμότητα δικτύου Ethernet/IP με ταχύτητα 10 έως 100 Mbits/sΠαρέχεται με 2 θύρες για συνδέσεις RJ-45 κατηγορίας 5 που χρησιμοποιούνται για την υποστήριξη δακτυλικών ή αλυσίδων αλυσίδων / γραμμικών δικτύων,και τις υπάρχουσες τοπολογίες δέντρου και αστέρωνΟι θύρες Ethernet είναι διαμορφωμένες ως ενσωματωμένοι διακόπτες.Χρησιμοποιεί μηνύματα που ενσωματώνονται στο πρότυπο πρωτόκολλο TCP/UDP/IPΓια τη διασύνδεση χρησιμοποιείται καλώδιο στρεβλωμένου ζεύγους κατηγορίας 5. Δεν απαιτούνται πίνακες προγραμματισμού και δρομολόγησης δικτύου.το 1734-AENTR μπορεί να υποστηρίζει ταυτόχρονα συνδέσεις από πολλαπλούς ελεγκτέςΟ προσαρμογός 1734-AENTR είναι τοποθετημένος κατακόρυφα σε σιδηρόδρομο DIN.Άλλοι τρόποι για να ορίσετε τη διεύθυνση δικτύου Διαδικτύου περιλαμβάνουν την ανάκτηση της διεύθυνσης IP από μια μη πτητική μνήμη και τη χρήση ενός διακομιστή DHCP (καθορίστε τη μονάδα σε DHCP ενεργοποιημένη). Για να αποφευχθεί μη εξουσιοδοτημένος έλεγχος ή απώλεια ελέγχου, ορίστε μια σταθερή διεύθυνση IP στον προσαρμογέα I/O. Εάν χρησιμοποιείται το εργαλείο DHCP, βεβαιωθείτε ότι έχει ρυθμιστεί με την ίδια διεύθυνση IP με τον προσαρμογέα.

Ο Allen-Bradley 1734-AENTR είναι μια μονάδα επικοινωνίας Point I/O Dual Ethernet.Η ενότητα αυτή υποστηρίζει την τοποθέτηση DIN σιδηροτροχιά και απαιτεί 24 Volts DC Εισερχόμενη τάση.
