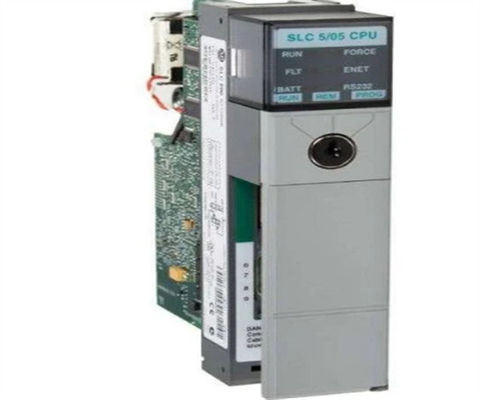

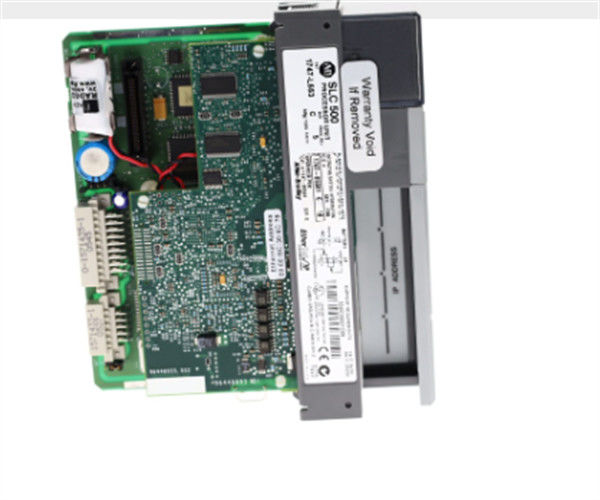

Allen-Bradley 1747-L553 SLC 5/05 Επεξεργαστής Μνήμη 64K, Σειρά D Ψηφιακή μονάδα IO

Περιγραφή του 1747-L553

Η μονάδα Allen-Bradley/Rockwell Automation 1747-L553 είναι μια μονάδα CPU ή κεντρικής μονάδας επεξεργασίας από τις σειρές Allen-Bradley SLC 500 και SLC 5/05.Αυτή η CPU έχει CMOS RAM ενσωματωμένη σε αυτό που υποστηρίζει τη στήριξη της μπαταρίας, και μπορεί επίσης να υποστηρίξει μια μονάδα μνήμης Allen-Bradley 1747-M13 που της παρέχει 64 K πρόσθετης μνήμης.ή θύρα ASCIIΑυτή η CPU είναι μία από τις πιο ευέλικτες CPU που είναι διαθέσιμες από τις σειρές SLC 500 και SLC 5/05 επειδή μπορεί να χειριστεί έως και 64 συνδέσεις.Αυτό σημαίνει ότι η μονάδα CPU 1747-L553 μπορεί να επικοινωνεί με 64 συσκευές ή εφαρμογές ταυτόχρονα.

Τεχνικές προδιαγραφές του αριθμού 1747-L553

Πληροφορίες για το 1747-L553


Ο 1747-L553 είναι ένας επεξεργαστής SLC 5/05 που ανήκει στην πλατφόρμα SLC 500 Programmable Logic Controller (PLC).Αυτός ο ελεγκτής έχει την υψηλότερη μνήμη μεταξύ της κατηγορίας SLC 5/05 η οποία είναι 64 KB μνήμηΈχει ενσωματωμένο RS32 Sub-D 9-Pin συνδετήρα για την καθιέρωση επικοινωνίας peer-to-peer με το τοπικά εγκατεστημένο Human Machine Interface (HMI) ή ένα προγραμματιστικό σταθμό εργασίας.Έχει επίσης ένα ενσωματωμένο Ethernet που χρησιμοποιείται ιδανικά για επικοινωνία σε μεγάλη απόστασηΤο σύστημα αυτό είναι ιδανικό για τη δημιουργία σύνδεσης με πολλές συσκευές ταυτόχρονα.Αυτές οι δύο (2) θύρες μπορούν επίσης να χρησιμοποιηθούν ταυτόχρονα χωρίς να επηρεάζεται η ικανότητα εκτέλεσης λογικής του επεξεργαστή..

Αυτός ο ελεγκτής είναι ιδανικός για μεσαίας έως μεγάλης κλίμακας εφαρμογή, with control requirements ranging from manual to automatic control of Discrete or analog loops as well as implementing complex control techniques with the utilization of a wide number of embedded instructionsΜπορεί να χρησιμοποιηθεί στην αυτοματοποίηση εργοστασίων, αυτοματοποίηση διαδικασιών ακόμη και σε απαιτήσεις ελέγχου κίνησης και θέσης.

Είναι επίσης ικανό να στέλνει μηνύματα σε άλλες πλατφόρμες PLC Allen-Bradley, όπως PLC 5, CompactLogix και ControlLogix μέσω ενός συγκεκριμένου πρωτοκόλλου επικοινωνίας.Αν και ενσωματωμένο με θύρες Ethernet και RS232, αυτός ο επεξεργαστής μπορεί να εγκατασταθεί με προσαρμογείς επικοινωνίας όπως Remote I/O (RIO), Data Highway Plus (DH+), DeviceNet και DH485.

Μπορεί να εγκατασταθεί σε οποιοδήποτε πλαίσιο SLC 500.

Περιέχει ένα προηγμένο σύνολο οδηγιών που βασίζεται σε επεξεργαστή PLC-5.Ο επεξεργαστής 1747-L553 έχει συνολική μνήμη χρήστη 64K λέξεων με 60K λέξεις για δεδομένα / προγράμματα και 4K λέξεις μόνο για δεδομέναΈχει έως και 4096 εισόδους, 4096 εξόδους και 480 τοπικές αναλογικές εισόδους/εξόδους. Έχει χρόνο σάρωσης προγράμματος ανά λέξη-κλειδί 0,9ms και χρόνο σάρωσης εισόδου/εξόδου 0,225 χιλιοστά δευτερολέπτων.Το 1747-L553 έχει ένα ρεύμα πίσω από το πλάνο 1 Amp σε 5 Volts DC και 0 Amps σε 24 Volts DCΔιαθέτει μέγιστο 3 τοπικά υπόστρωμα I/O με μέγιστο 30 υποστρώματα I/O μονάδων στο τοπικό υπόστρωμα I/O.

Για την επικοινωνία, χρησιμοποιεί θύρες Ethernet και RS-232, οι οποίες μπορούν να ρυθμιστούν για σύνδεση με τον μετατροπέα 1761-NET-AIC.Με αυτόν τον επεξεργαστή, η μονάδα Remote I/O Scanner και η μονάδα DeviceNet Scanner μπορούν να εγκατασταθούν επιπλέον για τη ρύθμιση της I/O μέσω Universal Remote link ή δικτύου DeviceNet.Ο επεξεργαστής 1747-L553 παρέχει συντομότερο χρόνο εκτέλεσης εντολών bitsΗ πύλη επικοινωνίας DH+ είναι 3 φορές ταχύτερη από την πύλη DH-485. Έχει όλα τα χαρακτηριστικά των άλλων επεξεργαστών SLC 5/03 όπως προγραμματισμός σε απευθείας σύνδεση,αναβαθμίσεις μνήμης flash, μαθηματικά με πλανητική τιμή, και ένα ενσωματωμένο ρολόι σε πραγματικό χρόνο, διακόπτη και ημερολόγιο.Το 1747-L553 προορίζεται για χρήση σε καθαρά και ξηρά βιομηχανικά περιβάλλοντα με θερμοκρασία λειτουργίας από 0 έως 60 βαθμούς Κελσίου και ταραχή λειτουργίας 30G.
