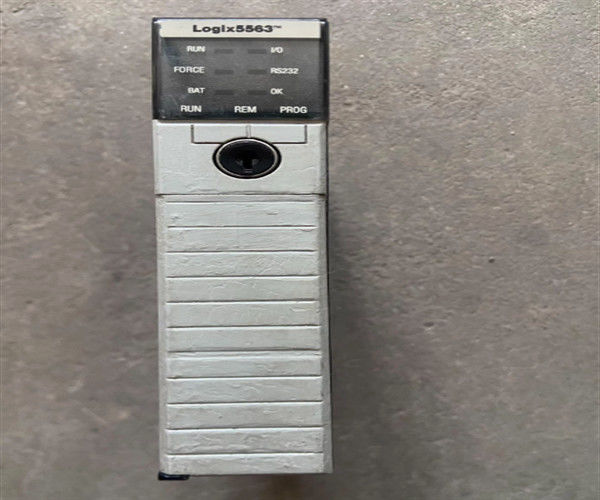

Περιγραφή 1756-L63/Α

Ο 1756-L63 είναι ένας ελεγκτής προγραμματισμού αυτοματισμού (PAC) από την Allen-Bradley.Αυτό το ελεγκτή έρχεται με μια RS232 διασύνδεση σειριακής επικοινωνίας ως την κύρια πύλη επικοινωνίας, ωστόσο, αυτός ο ελεγκτής υποστηρίζει άλλα πρωτόκολλα επικοινωνίας όπως EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink και άλλα πρωτόκολλα επικοινωνίας τρίτων με την εγκατάσταση προσαρμογών επικοινωνίας Allen-Bradley και περιλαμβάνουν τις μονάδες συνεργατών.

Το 1756-L63 είναι ένας ελεγκτής που βασίζεται σε πλαίσιο.Είναι επίσης συμβατό για χρήση με τυποποιημένες και περιττές πηγές ρεύματος όπως 1756-PA50, 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 ή 1756-PA75R, 1756-PB75R, 1756-PSCA2, αντίστοιχα.Υποστηρίζει την υλοποίηση της εφεδρείας ελεγκτή καθώς και της ολοκληρωμένης κίνησης χρησιμοποιώντας το Serial Real-Time Communication System (SERCOS), Αναλογικές επιλογές μέσω εισόδου κωδικοποιητή, εισόδου LDT, εισόδου SSI και κίνησης μέσω δικτύου Ethernet I/P.

Αυτός ο ελεγκτής έρχεται με μνήμη χρήστη 8 MB και μνήμη I / O 478 KB. Μπορεί να προστεθεί με αποθήκευση μη πτητικής μνήμης μέσω του 1784-CF128 μόνο που έχει μέγεθος μνήμης 128 MB.Αυτός ο ελεγκτής υποστηρίζει μέχρι 128Χρησιμοποιεί μνήμη τυχαίας πρόσβασης (RAM) με αριθμό τμήματος μπαταρίας 1756-BA1, 1756-BATM,1756-BATA για ελεγκτές σειράς Α και 1756-BA2 για ελεγκτές σειράς Β.

Ο ελεγκτής 1756-L63 διαθέτει ενσωματωμένη θύρα σειριακής επικοινωνίας RS-132. Οι διαθέσιμες επιλογές επικοινωνίας για τον ελεγκτή αυτόν περιλαμβάνουν το DeviceNet, ControlNet, EtherNet/IP, SynchLink, Remote I/O,Δρόμος δεδομένων συνΟι ενότητες επικοινωνίας κατά σειρά που υποστηρίζει ο ελεγκτής αυτός είναι το Modbus μέσω λογικής, το DH-485, το ραδιομοντέμ DF1, το ASCII,και οι πλήρεις/μισές διπλές μονάδες DF1Η συνεχής τάση απομόνωσης του ελεγκτή 1756-L63 είναι 30 Volts και έχει βασικό τύπο απομόνωσης.Έχει διάχυση ισχύος 3Η θερμική διάσπαση του είναι 11,9 BTU/ώρα. Το ρεύμα του είναι 1200 mA σε 5.1 Volts DC και το ρεύμα του είναι 14 mA σε 24 Volts DC. Έχει δονήσεις 2 g σε 10 έως 500 Hertz.Ο ελεγκτής 1756-L63 έχει εκτροχιά λειτουργίας 30 g και εκτροχιά μη λειτουργίας 50 gΕπίσης, έχει εύρος θερμοκρασίας λειτουργίας από 0 έως 60 βαθμούς Κελσίου και εύρος θερμοκρασίας μη λειτουργίας από -40 έως 85 βαθμούς Κελσίου.Επίσης, έχει μέγιστη θερμοκρασία αέρα 60 βαθμών Κελσίου..

Ο Allen-Bradley 1756-L63 είναι ένας 5560 ControlLogix Programmable Automation Controller (PAC).Διαθέτει 1 RS232 σειριακή θύρα και υποστηρίζει διασύνδεση έως 128,000 διακριτές εισόδους/εξόδους και 4000 αναλογικές εισόδους/εξόδους.
