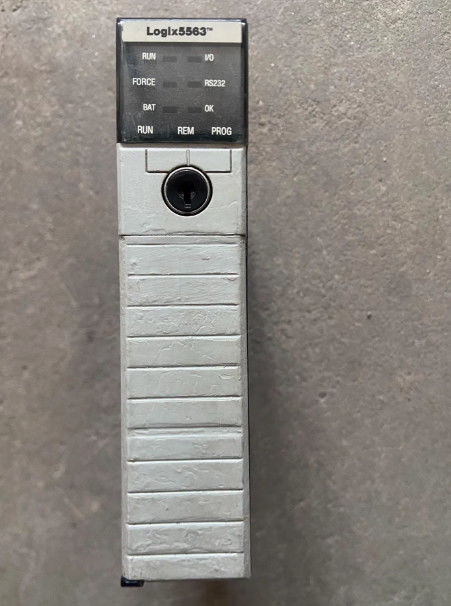

Περιγραφή του 1756-L63

Ο 1756-L63 είναι μια μονάδα επεξεργαστή και ελεγκτής για την πλατφόρμα ControlLogix που κατασκευάζεται από την Allen-Bradley / Rockwell Automation.Και έχει τη δυνατότητα να ολοκληρώνει 100 προγράμματα ανά εργασία.Το 1756-L63 ζυγίζει περίπου 0.78 κιλά (0Όπως και οι άλλοι ελεγκτές από αυτή τη σειρά προϊόντων, ο ανοιχτός στυλ 1756-L63 είναι επίσης βασισμένος στο πλαίσιο και μπορεί να εγκατασταθεί σε οποιαδήποτε θέση.Ο ελεγκτής 1756-L63 διαθέτει μνήμη 8 MB η οποία είναι διαθέσιμη για αποθήκευση δεδομένων και λογικήςΕκτός από αυτό, η ενότητα έχει μνήμη Ε/Υ 478 KB, και οι χρήστες μπορούν να αναβαθμίσουν τον ελεγκτή με μια προαιρετική μη πτητική μνήμη.πρέπει να σημειωθεί ότι ο ελεγκτής είναι συμβατός μόνο με κάρτα μνήμης CompactFlash 1784-CF128 128 MBΟ ελεγκτής διαθέτει ένα βασικό τύπο μόνωσης που δοκιμάστηκε σε 720 Volts DC για 60 δευτερόλεπτα και έχει 30 Volts συνεχής τάση μόνωσης.

Ο ελεγκτής έχει διάχυση ισχύος 3,5 W, ενώ η θερμική διάχυση ανέρχεται σε 11,9 BTU ανά ώρα.και απορρόφηση 14 mA σε 24 Volts DCΌταν πρόκειται για την επικοινωνία, το 1756-L63 έρχεται με μια ενσωματωμένη θύρα RS-132, αν και ο ελεγκτής διαθέτει άλλες ενότητες επικοινωνίας όπως το ControlNet, το SynchLink,και τις ενότητες Data Highway Plus για να αναφέρουμε μερικέςΑυτό σημαίνει ότι οι χρήστες μπορούν να επιλέξουν και να επιλέξουν την πιο κατάλληλη μονάδα επικοινωνίας και επίσης να αλλάξουν τις μονάδες σύμφωνα με τις ανάγκες τους.Η μέγιστη δόνηση που μπορεί να αντέξει αυτός ο επεξεργαστής είναι 2g στα 10 έως 500 HertzΑυτό αποδεικνύει ότι η 1756-L63 είναι σχεδιασμένη για σκληρά περιβάλλοντα.Η ενότητα μπορεί να αντέξει θερμοκρασίες λειτουργίας έως και 60 βαθμούς Κελσίου σε περιβάλλον με σχετική υγρασία 5 έως 95%.

Τεχνικές προδιαγραφές της 1756-L63

• Πρότυπο: 1756-L63/A
• Τύπος: Ελεγκτής μνήμης ControlLogix 8 MB
• Δυνατότητα μνήμης: 8 MB μνήμη χρήστη
• Ηλεκτρική τροφοδοσία: 24V DC
• Κατανάλωση ενέργειας: 2,5 W
• Περιοχή θερμοκρασίας λειτουργίας: 0 °C έως 55 °C (32 °F έως 131 °F)
• Περιφέρεια σχετικής υγρασίας: 5% έως 95% μη συμπυκνωτική
• Μέγεθος: 5,08 cm x 10,8 cm x 17,8 cm (2 ίντσες x 4,25 ίντσες x 7 ίντσες)
• Βάρος: 0,99 λίβρες
• Τύπος τοποθέτησης: DIN Rail
• Αξιολόγηση προστασίας: IP20
• Πύλες επικοινωνίας: 1 σειράς πόρτας RS-232
• Χρόνος σάρωσης προγράμματος: 0,08 ms
• Εργασίες: 32 εργασίες, με έως και 100 προγράμματα ανά εργασία
• Μνήμη Ε/Υ: 478 KB
• Μη πτητική μνήμη: 128 MB
• Η μπαταρία: συμβατή με 1756-BA1 ή 1756-BATM
• Υποστηριζόμενα δίκτυα: Ethernet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O, SynchLink

Ο 1756-L63 είναι ένας ελεγκτής προγραμματισμού αυτοματισμού (PAC) από την Allen-Bradley.Αυτό το ελεγκτή έρχεται με μια RS232 διασύνδεση σειριακής επικοινωνίας ως την κύρια πύλη επικοινωνίας, ωστόσο, αυτός ο ελεγκτής υποστηρίζει άλλα πρωτόκολλα επικοινωνίας όπως EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink και άλλα πρωτόκολλα επικοινωνίας τρίτων με την εγκατάσταση προσαρμογών επικοινωνίας Allen-Bradley και περιλαμβάνουν τις μονάδες συνεργατών.

Το 1756-L63 είναι ένας ελεγκτής που βασίζεται σε πλαίσιο.Είναι επίσης συμβατό για χρήση με τυποποιημένες και περιττές πηγές ρεύματος όπως 1756-PA50, 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 ή 1756-PA75R, 1756-PB75R, 1756-PSCA2, αντίστοιχα.Υποστηρίζει την υλοποίηση της εφεδρείας ελεγκτή καθώς και της ολοκληρωμένης κίνησης χρησιμοποιώντας το Serial Real-Time Communication System (SERCOS), Αναλογικές επιλογές μέσω εισόδου κωδικοποιητή, εισόδου LDT, εισόδου SSI και κίνησης μέσω δικτύου Ethernet I/P.

Αυτός ο ελεγκτής έρχεται με μνήμη χρήστη 8 MB και μνήμη I / O 478 KB. Μπορεί να προστεθεί με αποθήκευση μη πτητικής μνήμης μέσω του 1784-CF128 μόνο που έχει μέγεθος μνήμης 128 MB.Αυτός ο ελεγκτής υποστηρίζει μέχρι 128Χρησιμοποιεί μνήμη τυχαίας πρόσβασης (RAM) με αριθμό τμήματος μπαταρίας 1756-BA1, 1756-BATM,1756-BATA για ελεγκτές σειράς Α και 1756-BA2 για ελεγκτές σειράς Β.

Ο ελεγκτής 1756-L63 διαθέτει ενσωματωμένη θύρα σειριακής επικοινωνίας RS-132. Οι διαθέσιμες επιλογές επικοινωνίας για τον ελεγκτή αυτόν περιλαμβάνουν το DeviceNet, ControlNet, EtherNet/IP, SynchLink, Remote I/O,Δρόμος δεδομένων συνΟι ενότητες επικοινωνίας κατά σειρά που υποστηρίζει ο ελεγκτής αυτός είναι το Modbus μέσω λογικής, το DH-485, το ραδιομοντέμ DF1, το ASCII,και οι πλήρεις/μισές διπλές μονάδες DF1Η συνεχής τάση απομόνωσης του ελεγκτή 1756-L63 είναι 30 Volts και έχει βασικό τύπο απομόνωσης.Έχει διάχυση ισχύος 3Η θερμική διάσπαση του είναι 11,9 BTU/ώρα. Το ρεύμα του είναι 1200 mA σε 5.1 Volts DC και το ρεύμα του είναι 14 mA σε 24 Volts DC. Έχει δονήσεις 2 g σε 10 έως 500 Hertz.Ο ελεγκτής 1756-L63 έχει εκτροχιά λειτουργίας 30 g και εκτροχιά μη λειτουργίας 50 gΕπίσης, έχει εύρος θερμοκρασίας λειτουργίας από 0 έως 60 βαθμούς Κελσίου και εύρος θερμοκρασίας μη λειτουργίας από -40 έως 85 βαθμούς Κελσίου.Επίσης, έχει μέγιστη θερμοκρασία αέρα 60 βαθμών Κελσίου..
